Volkswagen Tiguan Керосиновый двигатель › Бортжурнал › Стандартная громкоговорящая связь. Установка микрофона и активация Bluetooth на RNS-315
Tiguan на столько хорош, что в нем практически ничего делать и не надо. Однако ж то, немногочисленное, что я хочу реализовать, буду освещать здесь.
Для реализации возможности работы штатного Bluetooth необходимо иметь Tiguan со свежей RNS-315 (были версии без встроенного bluetooth), мультируль, микрофон(1T0 057 900). Может понадобится клипса, но я обошелся без неё.
Начал со съема боковой крышки «Торпедо»
После того, решил, что «бардачек» снимать не придется, т.к. провод можно просунуть до магнитолы и так.
Затем снимаем плафон. Снимаем с клипс панельку за объёмниками, под ней откручиваем пару винтов Torx.
После чего снимаем плафон с потолка. На фото сверху прикрытое заглушкой место под микрофон.
А тут микрофон уже установлен.
Провод протягивал под потолком с помощью твердой проволочки, снимая лишние детали.
Дальше. Кстати полностью снимать крышку стойки не стал, проводок протащил вдоль лобовухи, за свернутой подушкой.
Затем снял магнитолу. Для этого снимаем две верхние заглушки винтов: индикатор не пристегнутого ремня пассажира, и место для карточек. Под ними вывинчиваем 2 винта Torx, и снимаем панель.
Контакты вставляем в разъем в соответствии с инструкцией. Затем собираем все на места и двигаемся к
После соответствующих настоек на мультиэкране появляется новый экран.
А на магнитоле становится доступно использование кнопки Phone. Синхронизируется записная книжка, и журналы вызовов.
Очень удобно! Рекомендую!
Volkswagen Tiguan 2012, 140 л. с. — электроника
Машины в продаже
Volkswagen Tiguan, 2013
Volkswagen Tiguan, 2014
Volkswagen Tiguan, 2011
Volkswagen Tiguan, 2010
Комментарии 32
Зря не снимал стойку, при срабатывании подушки провода полетят в пассажира со скоростью света либо подушка не развернётся.
Приветствую! На днях активировал блютуз на rns-315 но пока не установил микрофон, подскажи плиз стоит брать с алиэкспресс и ещё клеммник с али похоже не подходит к колодке подключения к майору и необходимо докупить отдельный фишку( фото) может Даш дельный совет?
Вопрос хороший, но без ответа
Все в норме, сделал работает исправно!
А ты клемник дозаказывал? Или снял зеленую фишку, черной (основной) вставил. Короче говоря у меня дилемма: пришел микрофон на 315й мафон. Все протянул, микрофон работает, но меня херово слышат. Фонит, воет что то… думаю, может микрофоны через раз косячные с этого Али экспресса
Фишку дозаказывал в автодоке, а микрофон отлично по сей день работает
Привет, у меня такая проблема, при подключении блютуз все работает, но когда включаешь музыку она работает только с правой стороны и левая пищалка, когда включаешь радио все хорошо, в чем может быть проблема?
Не знаю, тут нужен вагоэлектик)
Добрый! А музыка слушается по синезубу с айфона?
Не пробовал. С андроида слушается.
Слушая, а вот эти 3 датчика на потолочной панели это датчики объема от штатной сигналки?
Два — штатные датчики. Посередине просто фигулька.
подскажи, вот зелёный разъём от микрофона, который вставляется в колодку черную(к мафону), куда его надо вставлять, там же как два места под него получается, можно с одного края, а можно и с другого?!
Привет! Я стороны не помню уже, но разъем микрофона подходит лишь в одно гнездо магнитофона. Успехов!
ОД всегда будет относиться плохо к чему либо со стороны, если деньги мимо него пролетают. А отказались потому что просто не умеют этого делать в том месте, где спрашивали. И это не просто шутка, а действительно так, они просто не умеют этого делать! Активация этой функции занимает около 1-2 минут без каких либо ломаний внутренней прошивки ГУ, все гораздо проще имея кабель и софт для изменения кодировки, при чем штатной кодировки VAG, а не придуманной на стороне в подвале хакерами.
Сейчас уже некоторые дилеры стали предлагать услугу по активации функции с установкой микрофона, но ценник у всех разный до 30 000р, в среднем за 13-17тр.
Помню в свое время еще с пару лет назад на визитах у ОД «волосы дыбом вставили» от недоуменивания у магагеров и сервисников, от кудого на 315 громкая связь в моей машине. И что это просто не возможно без установки дополнительного модуля, который ставится не к 315, а только к 510, они и этого не знали тогда, когда я на vag пересел только первый раз, а до этого ездил на других авто. Вот как так можно работать в ОД и не знать мат часть своей работы. Делитанты в виде меня и других авто изучают за месяц от и до.
Подключив микрофон к 315 все само начинает работать?, — и кнопка на руле и голосовое управление или требуются еще какие манипуляции?
Источник
Bluetooth на RNS-315
Совсем в редких случаях микрофон также присутсвует, только отключен программно, тогда необходимо его просто включить через VAG-COM.
Перед установкой снимаем магнитолу и ставим микрофон как описано в статье про подключение отдельного блока Bluetooth.
Инструкция к комплекту рекомендует такую же трассу и место расположение микрофона:
Важно чтобы кабель из комплекта не мешал срабатыванию пассажирской подушки.
1. Затем из комплекта выбираем разъем как на фото (в комплекте идут несколько на разные машины), подключаем провода и защелкиваем разъем громкой связи.
Цвет провода
PIN
Черный (минус)
PIN 1
Красный (плюс)
PIN 7

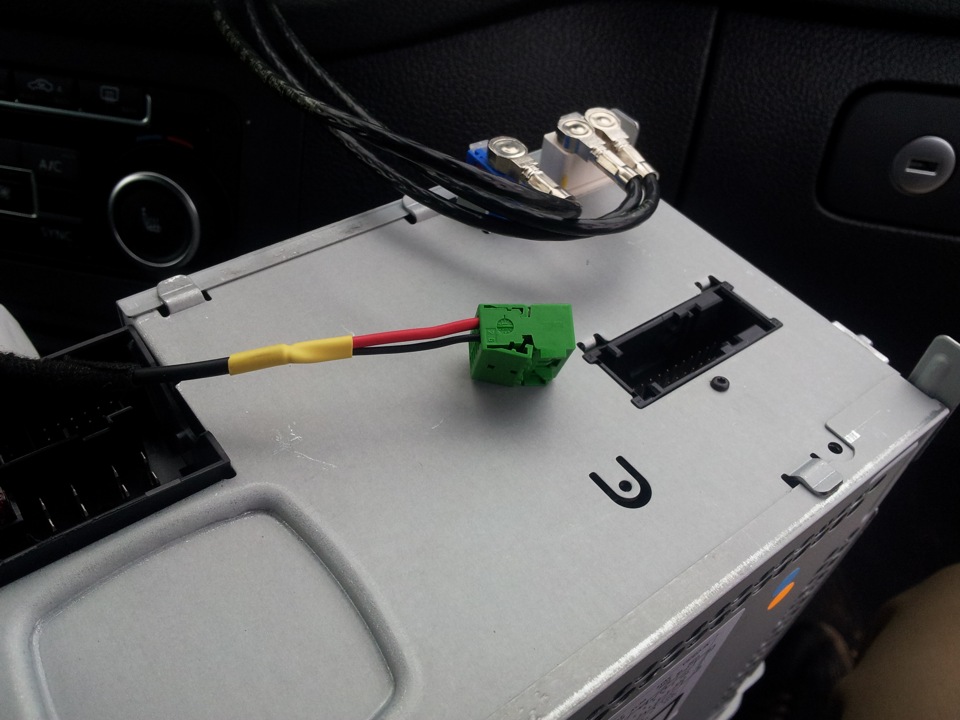

2. Вставляем его в разъем магнитолы. Ошибиться нельзя, ключи на разъеме не дадут.
Прошивка
Заходим в 37 блок и в байте номер 3 снимаем галку о неактивности громкой связи.
«Галку» необходимо именно снять, а не поставить
Голосовое управление
Для включения голосового управления необходимо в 37 блоке вручную установить в десятом байте новое значение = «00»
Чтобы работала кнопка на руле в режиме голосового управления необходимо в 16 блоке включить в байте №1 бит №3.
Вопросы и ответы
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Передумал, скрыть форму отправки.
а если активировать без установки микрофона, можно ли подключить телефон для прослушивания музыки?
Не пробовал, будет висеть ошибка в блоке о неработающем микрофоне, но на панели приборов ее не будет. В принципе должно заработать. Правда будет неудобно при входящем звонке постоянно переключать источник звука.
Привет. Подскажите, включение голосового управления с блоком 7P6. H, производится так же как вы описывали в разделе для РНС 315, в частности в 37 блоке в 10 байте установить «00». Заранее благодарю.
Магнитола пин не спрашивает. Пароль хоть и высвечивается, но не всегла нужно его вводить для подключения телефона, зависит от аппарата.
Стоит RNS-315, но где-то на форуме Тиуганс писали, что не во всех RNS-315 есть этот модуль.
Пока не встречал RNS-315 без блютуз
А в каких местах использовать белые и, особенно, черные стяжки?
Черные вставляются в дырки на стойке, белыми просто провода прихватываются.
Здравствуйте помогите установить и разблокировать в Белгороде или в окресностях стоит RNS-315 правда машина гарантийная
Лучше на tiguans.ru спросить
Здравствуйте. Подскажите пожалуйста как узнать какая у меня RNS, вот фото: http://i023.radikal.ru/1406/0a/93c4a00779d0.jpg И будет ли у меня работать описанный в Вашей статье метод? Или нужно что-то докупить помимо указанного комплекта. Спасибо.
В комплекте для установки микрофона сразу идут корпуса разъемов или их нужно докупать?
Все что нужно, даже стяжки.
Подскажите где находится в тигуане разъем для подключения vag com? Спасибо за ответ
Около ручки открывания капота.
Здравия! А как проверить попроще, есть ли в моём тиге заводской микрофон?
Снять потолочный щиток.
Спасибо за отчет,только в ОД про это не знают или не хотят знать,а кто может поставить?
Проще самому, или на форуме поискать. Город указать не забудь.
Источник
Skoda Octavia › Бортжурнал › Активация bluetooth и установка микрофона на Amundsen+ (RNS 315)

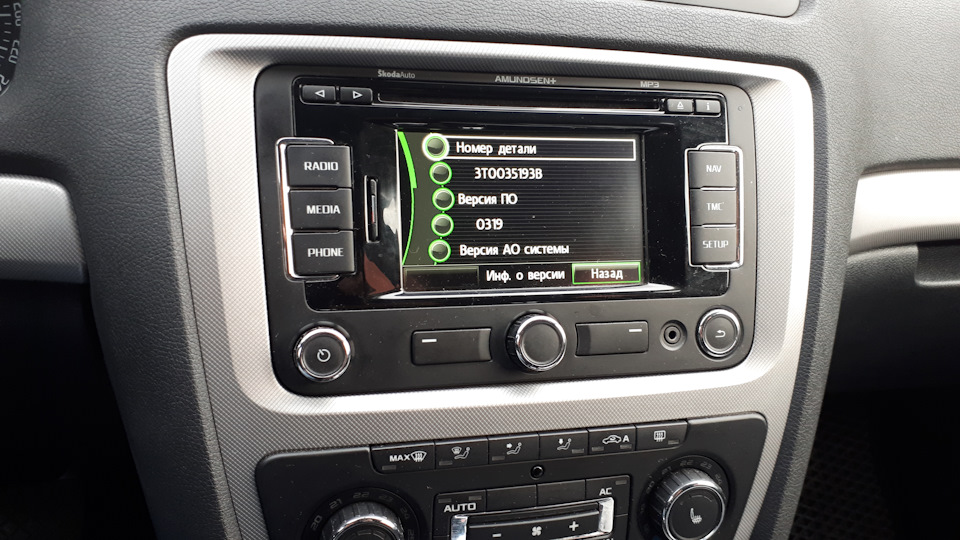

Как удалось найти в одной статье в комментарии maveric190 моя прошивка возможно поддерживает даже комбинацию одновременной работы камеры заднего вида + парктроника. Это пока проверить не удалось, надеюсь, получится в будущем.
Далее я начал искать активацию bluetooth через программу Delphi. И найти удалось по следующему пути:

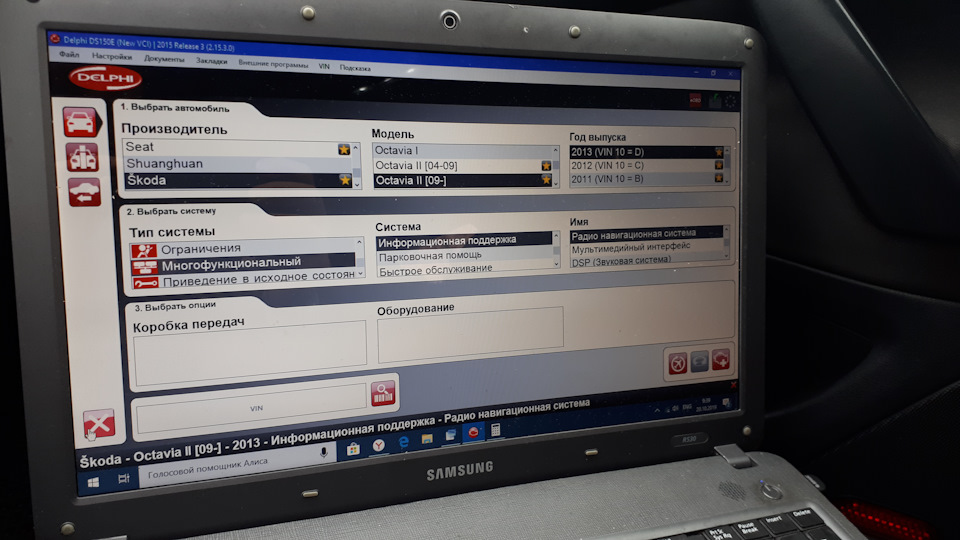

В разделе «Тип системы» выбираем «Многофункциональный», затем «Информационная поддержка», далее «Радио навигационная система», жмем кнопку OBD.

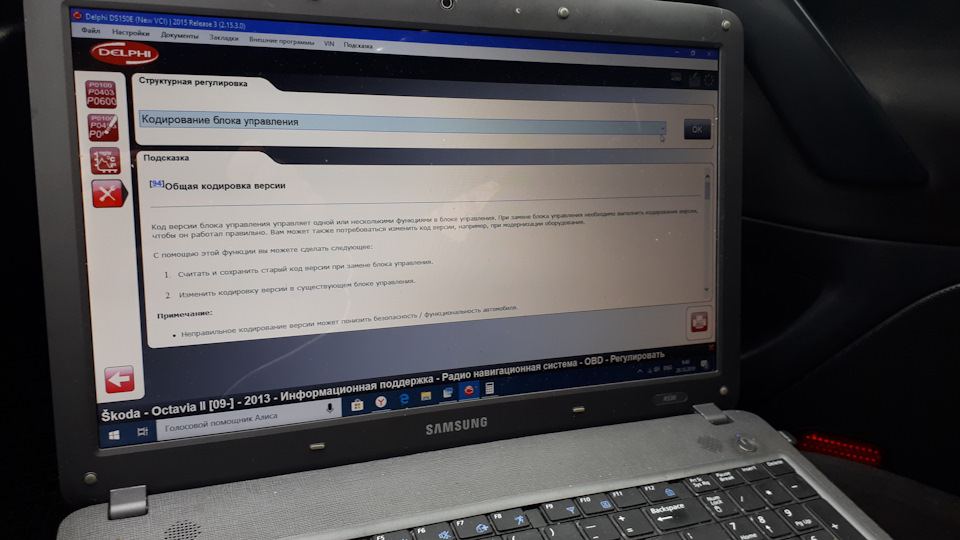

В разделе настройки и регулировки есть только 1 пункт «Кодирование блока управления»

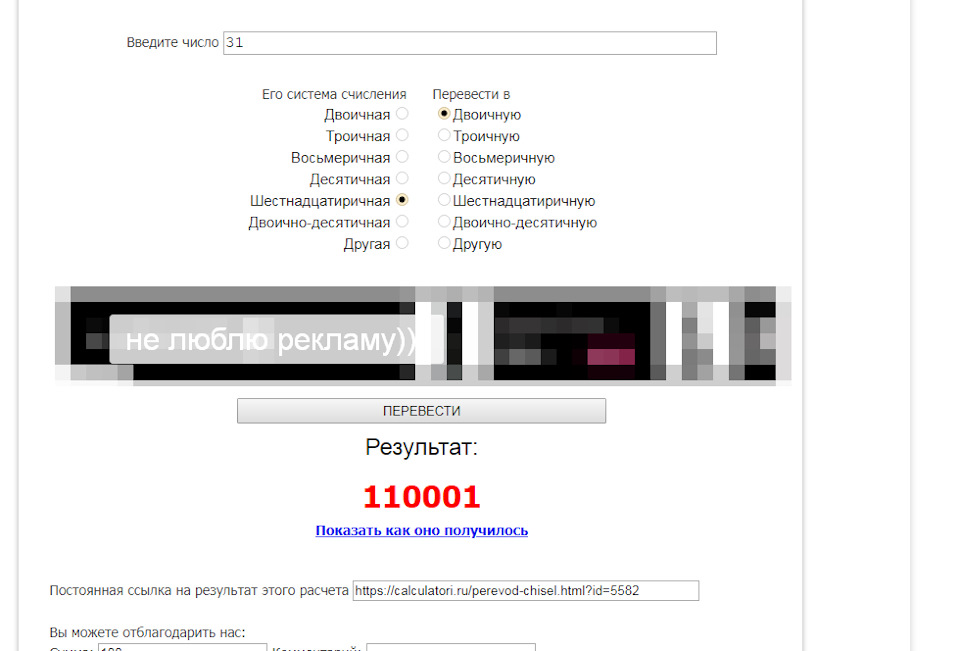

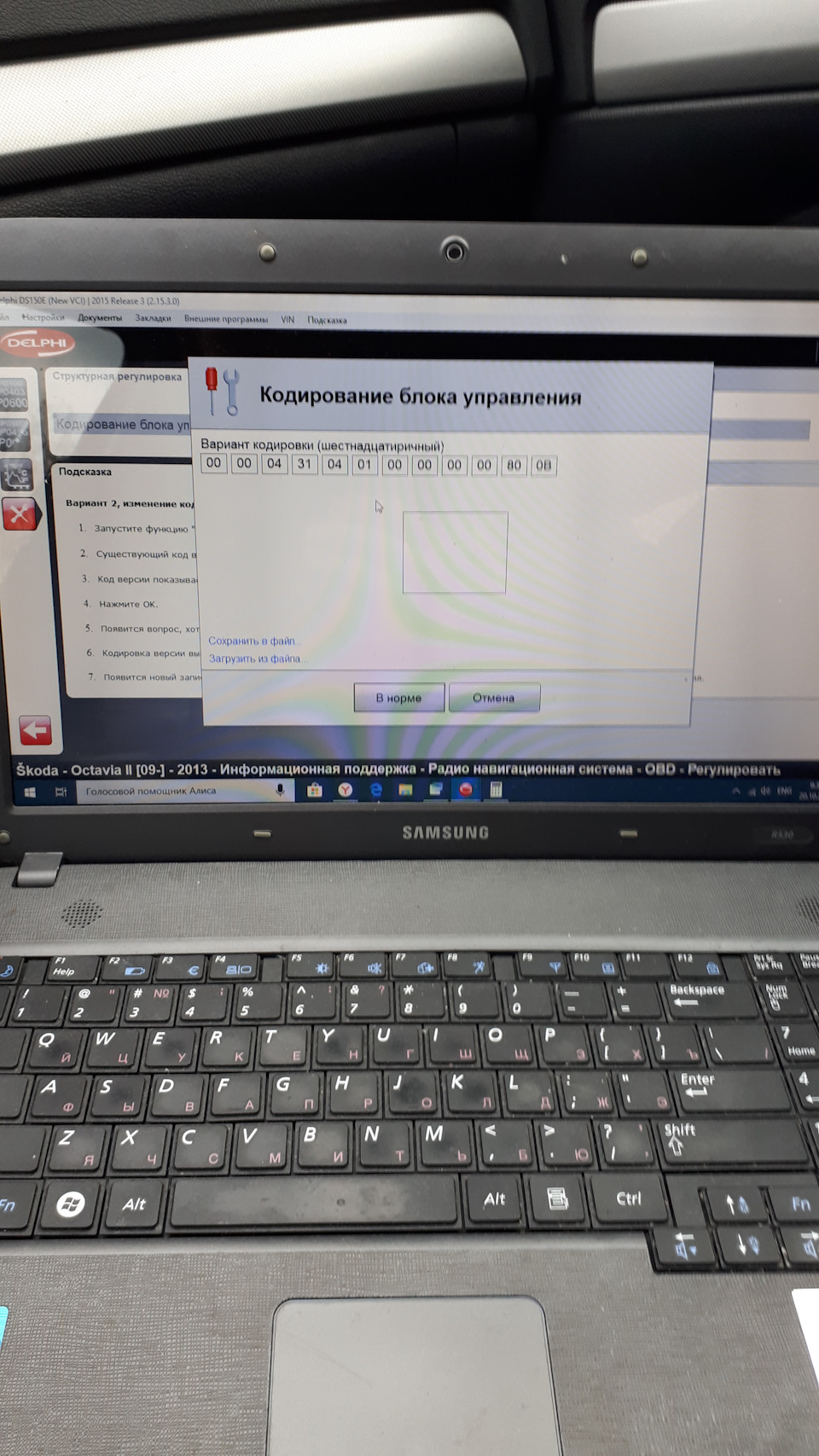

Далее читаем инструкцию: Для Васи и VCDS нужно перейти в 37 блок «Навигация». Байт 3-снимаем галку бит 5 (включаем отключенный Блютуз), Байт 10 — меняем значение 80 на 00 (Активируем голосовое управление). 16 блок Электронника рулевого колеса — Активация кнопок на руле (у кого они есть) Push to Talk, Байт 1-ставим галку на бит 3. Перегружаем магнитолу. Кодировку которую я нашел, это и был Блок 37. Т.к. в Delphi в отличии от Васи нет расшифровки кодов по битам, придется считать вручную. Считаем слева направо начиная с 0, ищем 3 байт, он был равен 31. Теперь нужно убрать бит 5. Т.к. вся кодировка идет в шестнадцатиричной системе счисления, и в байте 8 бит, то текущий код можно представить как 00110001 в двоичной системе счисления (Перевод можно выполнить через любой онлайн калькулятор систем счисления).

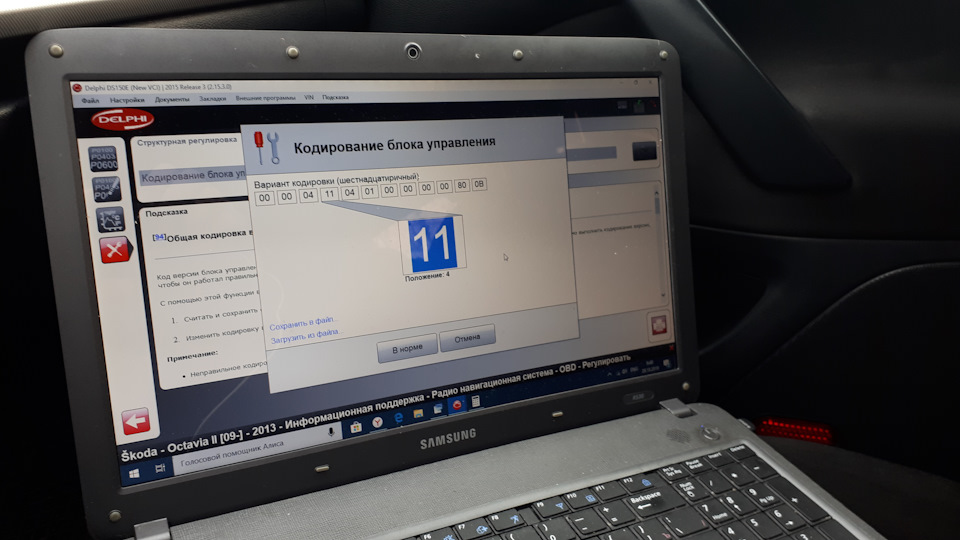

Убираем 5 бит, для этого считаем справа налево, начиная с 0, и заменяем его с 1 на 0. Получается так, было 00110001, стало 00010001. Переводим теперь комбинацию обратно в шестнадцатеричную систему счисления, получаем код 11. (Можно конечно было поискать в интернете записи этого байта и упростить процедуру, но хотелось описать как это считается) Заменяем:
Для активации голосового управления прописано было проще, просто значение 80 меняем на 00.
