Как установить радиатор охлаждения на ваз 2107

Лада 2107 Ласточка NUMBER ONE › Бортжурнал › Замена радиатора охлаждения.

Всем привет! 🙂
Давненько тут ничего не писал… почти год… ужас)))
Снова возвращаюсь и буду вести свой БЖ.

Эта запись будет посвящена лопнувшему радиатору охлаждения и, как следствие, его замене.

Было это в конце сентября.
Не знаю как другие, а я сначала сел почитать книжку про ВАЗ-2107. Не исключаю, что смотрел не в той книге, но ничего о процессе замены радиатора я не нашел. Поэтому в основном руководствовался информацией из интернета. Делал сам, первый раз… было долго, но интересно))

Собственно, примерное место, где лопнул радиатор:

Мне понадобилось: набор ключей со сменными головками, тазик, марля, хомуты, ну и еще куча всего, типа тряпок вытирать разлившуюся жижу:

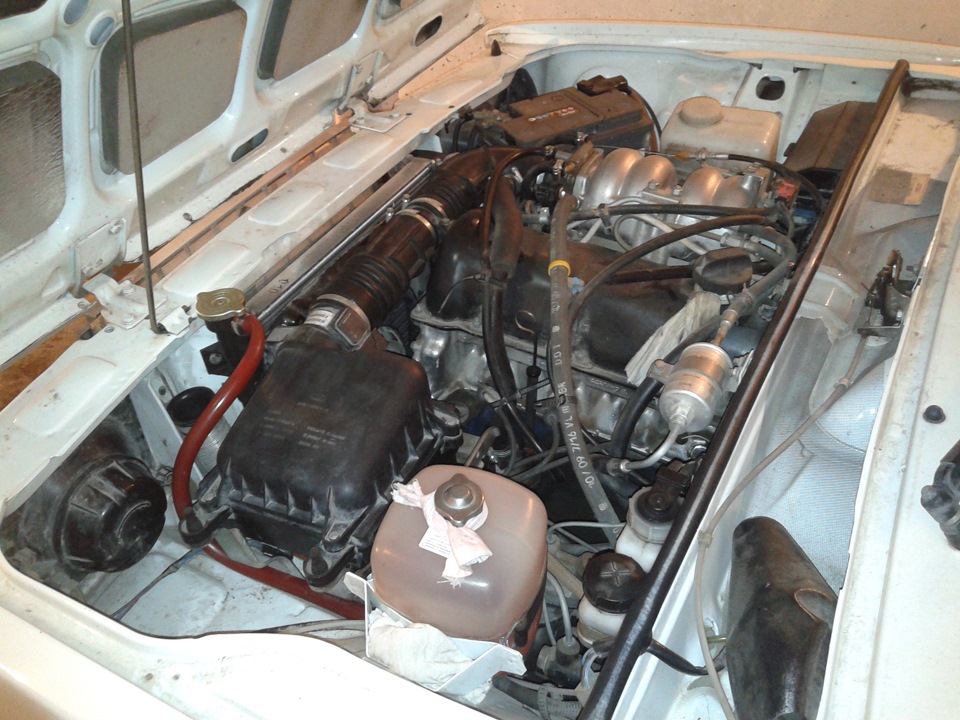

Барашек выкручен, процесс слива начался:

Коробка с воздушным фильтром и патрубки убраны — мешаются:

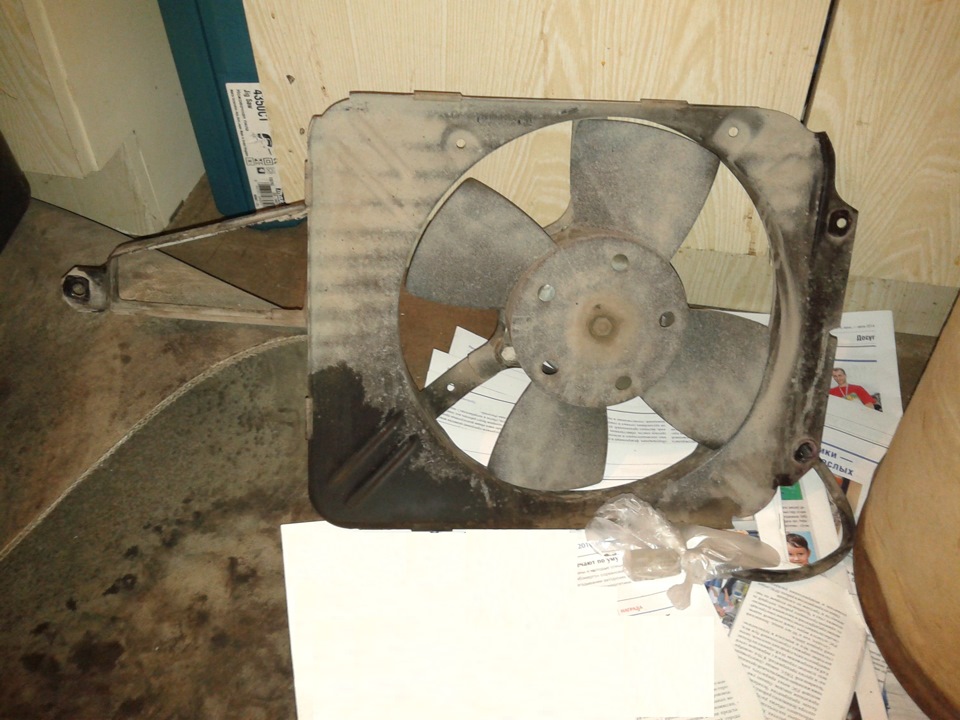

Снял вентилятор, почти весь забрызган антифризом:

Защита тоже вся в грязи и жиже:

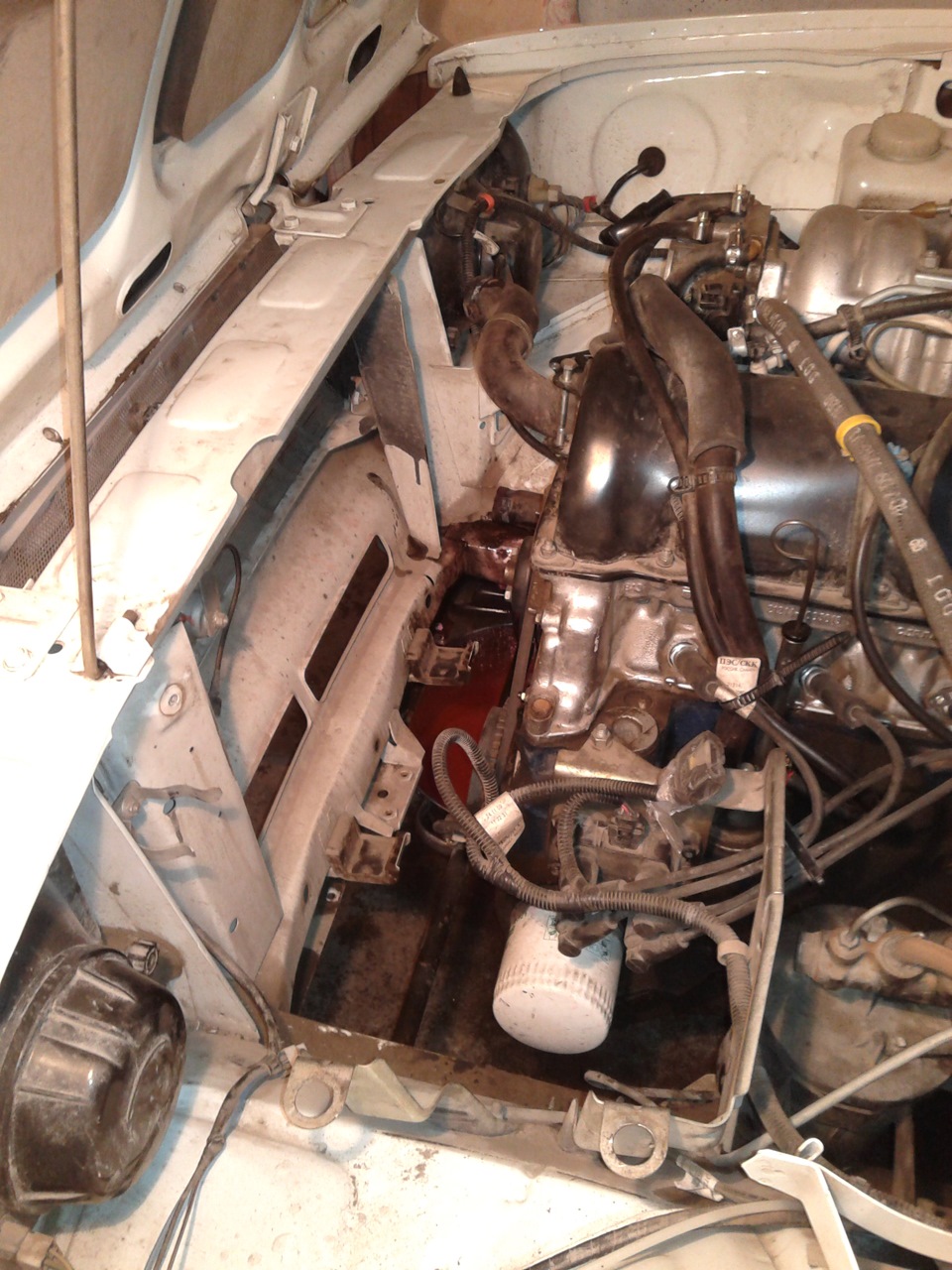

Вентилятор снят, всё убрано, что мешает, можно вытаскивать радиатор:

Достал радиатор. Тут главное сохранить все резинки, т.к. в комплекте с новым радиатором они отсутствуют:

Вот и сам потекший радиатор:

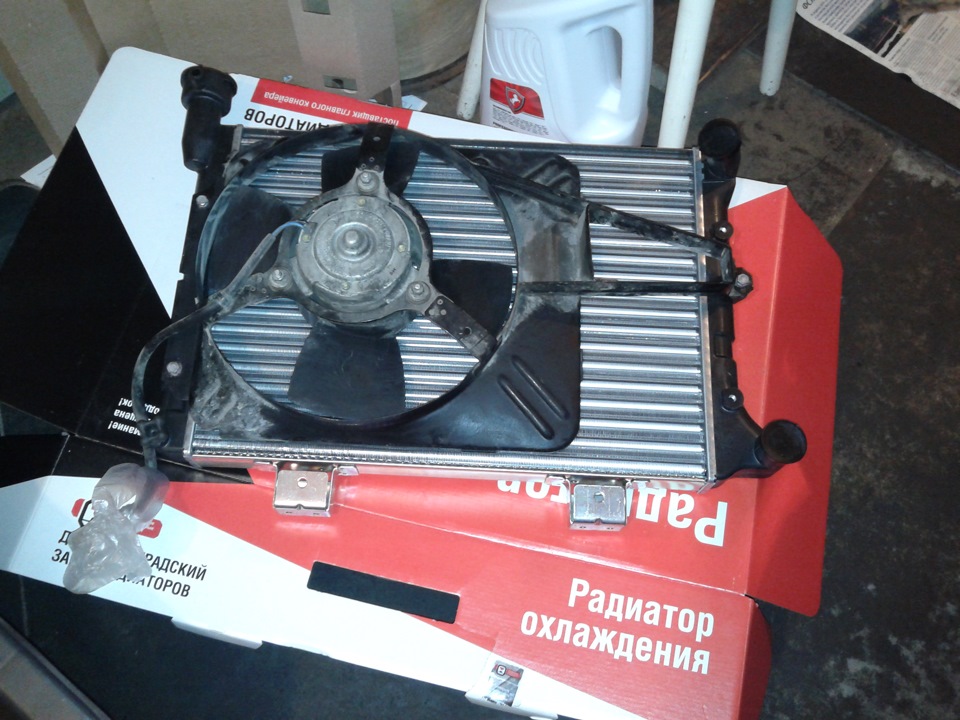

Новый чистенький радиатор. Крепим к нему вентилятор, сначала протерев от антифриза:

Вентилятор с радиатором на месте:

Время заливать жидкости обратно. Но, так как антифризу пришлось стекать по грязным поверхностям, я решил пропустить жижу через марлю, сложенную в несколько слоев:

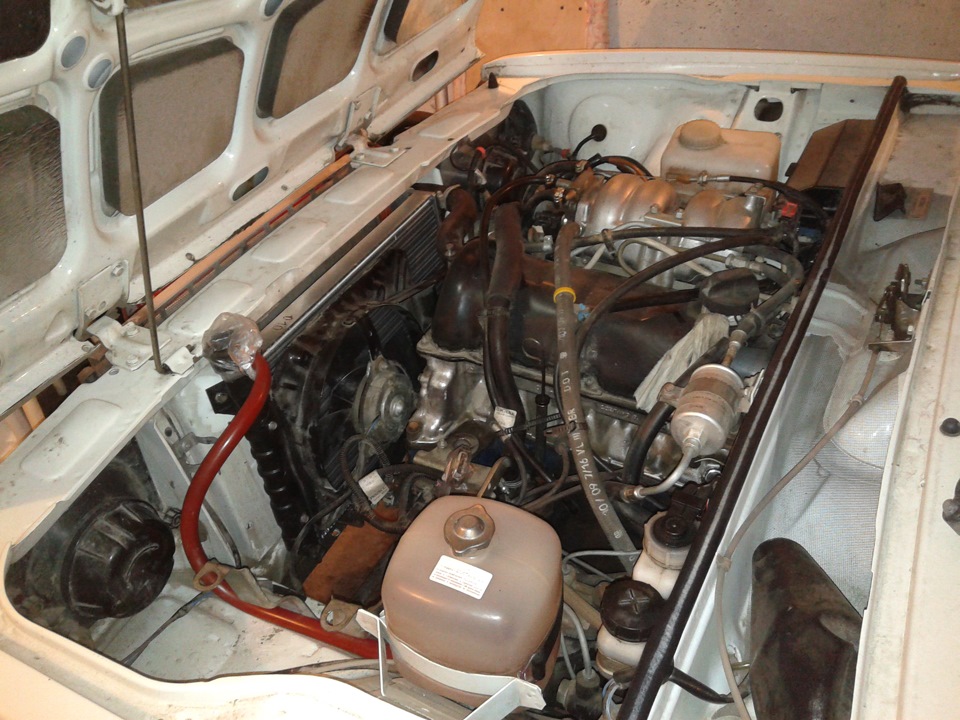

Ну вот, всё на месте, жидкости залиты, крышки закрыты, даже решил под каждый хомут намотать изоленты… было муторно, но оно того стоит. естественно хомуты хорошо протянул:

Самое неприятное было выгонять из системы воздух, одному это не очень удобно. ну, либо просто опыта нет. А в целом мне понравилась операция. рад, что всё-таки заставил себя заморочиться с изолентой и нормальными хомутами)))

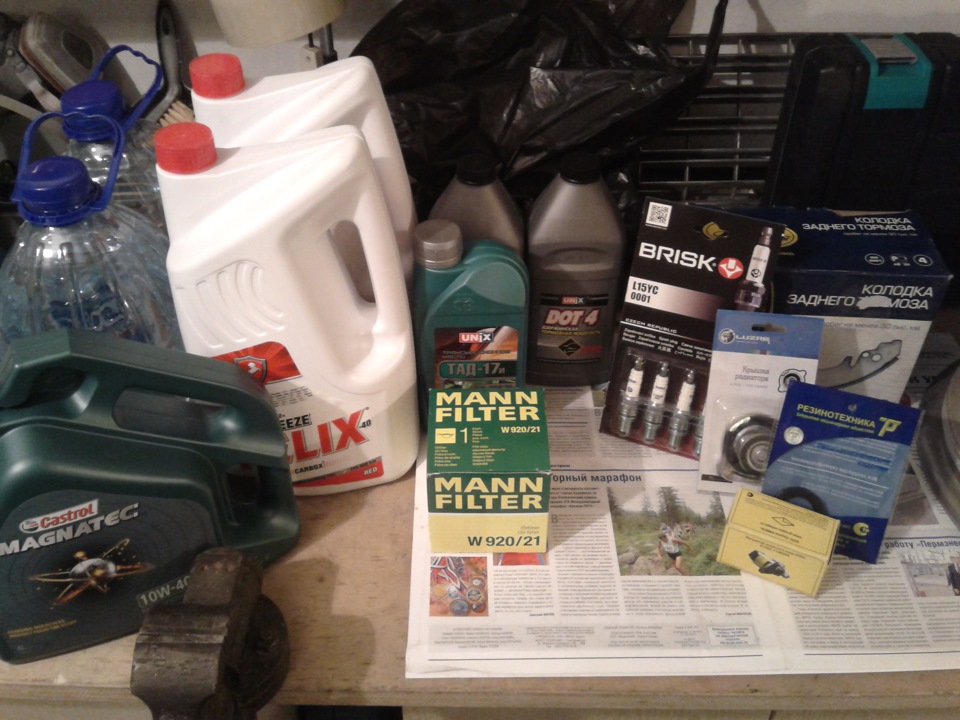

Также, ко всему прочему, у меня еще потек сальник задней левой полуоси. Пришлось заменить. Ну и раз уж разогнался, то решил поменять колодки в барабане, тормозную жидкость, свечи, ну и какие-то еще там жидкости и пробки:

Вот так. На сегодня всё))
Желаю не сталкиваться с подобными проблемами. Удачи! 🙂

Источник

Лада 2107 MORAY › Бортжурнал › Замена радиатора охлаждения

Дошло дело до замены радиатора. Родной 21073 медный стал мокнуть по углам и всё чаще приходилось доливать тосол в расширительный бачок. Конечно, медный радиатор лучше, но таких уже не делают, насколько я знаю, а если где-то и есть — стоить они будут как чугунный мост…
Потому пришлось перейти на алюминиевый. Был куплен радиатор Ваз 2105-07 «Лада-Имидж» по цене 1750 рублей и верхний патрубок к нему за 135.

К замене радиатора приурочил и смену охлаждающей жидкости. Решил перейти на антифриз на карбоксилате той же марки, что и был тосол.

Прежде чем менять радиатор, решил попробовать промыть систему охлаждения лимонной кислотой. Купил пару 50-ти граммовых пакетиков с лимонной кислотой, растворил их в горячей воде и развел на 10 литров. Слил тосол, залил лимонку и погонял двигатель на этой смеси минут 15, прогрев до 100 градусов. После слива жидкости, грязи не сошло, лишь мелкий мусор вытек. Странно конечно, так как после замены тосола, последний очень быстро мутнел в расширительном бачке, хотя может просто палёнка попалась.
После промыл несколько раз простой водой, просто заливая полный объём системы и прокручивая двигатель стартером без пуска, пока из блока и старого радиатора не перестал вытекать мусор.

Читайте также:  Как установить приложение на айфон без айтюнс и джейлбрейка

Дальше, промыв систему и слив воду, снял старый радиатор. Предварительно пришлось снять воздуховод вместе в корпусом фильтра, а так же верхний патрубок, так как он не выпускал вентилятор.

Вот так выглядел родной радиатор.

Фото для сравнения нового и старого радиаторов. Алюминиевый кажется чуть больше.

Переставил резиновые втулки со старого на новый радиатор и принялся ставить его на место.

Поставив радиатор по креплениям сверху, заметил, что он немного не садится на крюки снизу.

Верхний патрубок оказался каким-то коротковатым, либо он такой и есть, не могу сказать. Но встал он немного внатяг, что немного беспокоило.

Поставив на место воздушный патрубок фильтра, последний уперся в патрубок охлаждения.

Дальше накидал всё остальное, поставил назад вентилятор, короб фильтра. Короб воздушного фильтра теперь приподнялся, но никуда не упирается.

Вот так выглядит новый радиатор.

После залил антифриз, дал двигателю прогреться до рабочей температуры, дабы вышел воздух из системы.
По итогу.
Новый радиатор работает исправно, однако температурный режим немного поменялся. Если раньше на медном радиаторе при достижении 102 градусов срабатывал вентилятор и сгонял температуру до 97 (до отключения вентилятора) примерно секунд за 10-12, то на алюминиевом это занимает около 25-40 секунд. Принудительно через диагностический сканер включенный вентилятор сгонял температуру на медном радиаторе с 99 до 86-88 градусов в течение минуты (в жаркий день), на алюминиевом радиаторе согнать температуру до 88 градусов сложно, чаще лишь до 90 и за большее время. На трассе в 30+ градусов жары, при скорости 100-110 км/ч, температура двигателя держится в районе 95-99 градусов (по ощущениям многовато!), на подъёмах и при интенсивном обгоне температура переваливала за 100 до включения вентилятора (на ходу!). С медным, даже с полузабитым и текущим, такое не наблюдалось вроде…

Вот тут не знаю что и думать. Вроде всё работает, но как-то не так что ли.
Поделитесь, у кого как себя ведёт машина в жару? Наблюдается ли включение вентилятора в движении?
Старый радиатор не выкинул, думаю попробовать запаять.

Источник

Радиатор охлаждения ВАЗ-2107: особенности эксплуатации и технического обслуживания

Систему охлаждения можно без преувеличения назвать одной из наиболее важных для автомобиля, т. к. от её исправной работы зависит долговечность и надёжность узлового агрегата любой машины — двигателя. Особая роль в системе охлаждения отведена радиатору — устройству, в котором происходит охлаждение жидкости, предохраняющей двигатель от перегрева. Радиатор, используемый в автомобиле ВАЗ-2107, имеет свои особенности и требует периодического осмотра и технического обслуживания. Неукоснительное соблюдение предписанных изготовителем правил эксплуатации позволит сохранять радиатор в исправном состоянии на протяжении длительного времени. Благодаря простоте конструкции радиатор достаточно легко поддаётся демонтажу и вполне доступен для самостоятельного ремонта.

Читайте также:  Как установить банкомат в торговом центре

Функции и принцип работы системы охлаждения ВАЗ-2107

Система охлаждения двигателя автомобиля ВАЗ-2107 относится к категории жидкостных, герметичных, использующих принудительную циркуляцию охлаждающей жидкости. Для компенсации температурных колебаний объёма тосола в системе используется расширительный бачок. Нагретая в двигателе жидкость используется в отопителе салона, который подключён к системе подводящим и отводящим шлангами.

В состав системы охлаждения входят следующие элементы.

Главной функцией системы охлаждения является поддержание температурного режима двигателя в пределах нормы, т. е. в интервале 80–90 °C. Принцип работы основан на отведении избыточного тепла в атмосферу через промежуточное технологическое звено — охлаждающую жидкость. Иными словами, тосол или другая жидкость, нагретая до высокой температуры в рубашке охлаждения, направляется в радиатор, где под действием воздушных потоков охлаждается и снова подаётся в двигатель. Циркуляция осуществляется с помощью помпы, имеющей ремённый привод от коленвала — чем быстрее вращается коленвал, тем с большей скоростью циркулирует в системе охлаждающая жидкость.

Радиатор системы охлаждения

Радиатор охлаждения ВАЗ-2107, который является ключевым элементом системы охлаждения автомобиля, выполнен, как правило, из меди или алюминия. Конструкция радиатора включает:

Помимо этого, в корпусе радиатора предусмотрено отверстие под датчик вентилятора, которое обычно расположено на нижнем бачке, рядом со сливным отверстием.

Габариты радиатора составляют:

Вес изделия — 6,85 кг. Для обеспечения более высокой теплопроводности баки радиатора могут быть изготовлены из латуни. Сердцевина собрана из тонких поперечных пластин, через которые проходят припаянные к ним вертикальные трубки: такая конструкция позволяет жидкости охлаждаться более интенсивно. Для соединения с рубашкой охлаждения на верхнем и нижнем баке размещены патрубки, на которых хомутами крепятся шланги.

Первоначально заводом-изготовителем для ВАЗ-2107 был предусмотрен медный однорядный радиатор, который многие автовладельцы заменяют двухрядным (с 36-ю трубками) для повышения КПД системы охлаждения. С целью экономии можно установить алюминиевый радиатор, который, впрочем, менее долговечен и плохо поддаётся ремонту. В случае необходимости «родной» радиатор на «семёрке» можно заменить аналогичным элементом от любой «классики», выполнив определённую реконструкцию крепёжных элементов.

У меня было несколько ВАЗов классики, и разные радиаторы в печках и в системе охлаждения. По опыту эксплуатации могу сказать одно, теплоотдача почти одинакова. Латунный за счёт металлических бачков и дополнительного ряда кассет почти не уступает по теплоотдаче алюминиевому радиатору. Но алюминиевый меньше весит, практически не подвержен тепловому расширению, да теплоотдача у него лучше, при открытии крана отопителя латунь тепло даёт почти через минуту, а алюминий через пару секунд.
Единственный минус это прочность, у нас же все пытаются не мастера привлекать, а сами кривыми ручками что-то сделать при помощи лома и кувалды. А алюминий металл нежный, с ним ласково надо, и тогда всё будет в норме.
И многие говорят что рвёт их давлением в системе охлаждения. Так если следить за клапанами крышек расширителя и радиатора охлаждения то и не будет избыточного давления.

Madzh

https://otzovik.com/review_2636026.html

Ремонт радиатора

Самая распространённая неисправность радиатора — возникновение течи. Вследствие изношенности или из-за механических повреждений в корпусе радиатора возникают трещины, которые на начальном этапе можно попробовать устранить различными химическими добавками. Практика показывает однако, что такая мера часто носит временный характер и через определённое время течь возобновляется. Некоторые автовладельцы в этом случае используют так называемую холодную сварку — пластилиноподобную смесь, затвердевающую при нанесении на металл. Наиболее действенное и проверенное средство борьбы с течью радиатора — пайка корпуса обычным паяльником.

Читайте также:  Драйвера для жестких дисков как установить

Приступая к ремонту радиатора методом запаивания, необходимо иметь под рукой для начала:

Этого набора инструментов достаточно для демонтажа радиатора при условии, что система уже освобождена от охлаждающей жидкости. Чтобы снять радиатор, необходимо:

После того как радиатор будет демонтирован, следует подготовить:

Запаивание повреждённых участков выполняется в такой последовательности:

Если трещина возникла на одном из баков радиатора, можно заменить вышедшую из строя ёмкость на аналогичную, снятую с другого радиатора. Для этого необходимо:

Монтаж радиатора выполняется в последовательности, обратной демонтажу.

Видео: самостоятельный демонтаж радиатора ВАЗ-2107

Вентилятор радиатора ВАЗ-2107

Электрический вентилятор охлаждения радиатора, установленный в автомобиле ВАЗ-2107, автоматически включается в тот момент, когда температура охлаждающей жидкости доходит до отметки 90 °C. Основное предназначение вентилятора — обеспечивать нормальную температуру двигателя независимо от внешних условий и режима движения автомобиля. Например, если машина стоит в пробке, то двигатель продолжает работать и нагреваться. Естественное воздушное охлаждение радиатора в это время не работает, и на помощь приходит вентилятор, который включается по сигналу датчика, установленного на радиаторе.

Датчик включения вентилятора

Датчик должен обеспечивать своевременное включение вентилятора в ситуации, когда радиатор самостоятельно не справляется с охлаждением двигателя. Если все устройства и механизмы работают исправно, то первоначально, после запуска двигателя, охлаждающая жидкость циркулирует по малому кругу, пока не нагреется до 80 °C. После этого открывается термостат и жидкость начинает двигаться по большому кругу, включающему радиатор. И только если работы радиатора недостаточно для охлаждения и температура жидкости достигает 90 °C, включается вентилятор по команде датчика, который расположен в нижней части радиатора и закреплён в специально предусмотренном отверстии. Если датчик по какой-то причине отсутствует, отверстие закрывается заглушкой.

Если вентилятор не включается при 90 °C, не стоит сразу трогать датчик. Сначала следует убедиться в том, что уровень охлаждающей жидкости не опустился ниже допустимого. Ещё одной причиной перегрева может быть неисправность термостата: если температура перевалила за 90 °C, а нижняя часть радиатора холодная, скорее всего, дело именно в этом приборе. Проверить исправность датчика можно, отсоединив клеммы и замкнув их между собой. Если при этом вентилятор включится, значит, датчик вышел из строя. Проверить датчик, который ещё не установлен на автомобиль, можно с помощью омметра. Для этого устройство опускается в воду (той частью, которая расположена внутри радиатора), которая начинает нагреваться. Если он исправен, омметр сработает при разогреве воды до температуры 90–92 °C.

Для замены вышедшего из строя датчика необходимо:

Замена охлаждающей жидкости

Менять охлаждающую жидкость рекомендуется через каждые 60 тыс. км пробега или каждые 2 года эксплуатации автомобиля. Замену необходимо сделать и раньше, если жидкость изменила цвет на рыжеватый, что свидетельствует об ухудшении её качеств. Выполнять работу необходимо в такой последовательности:
