Как установить двойные стекла на ваз 2107

Лада 2105 Дед-мобиль › Бортжурнал › Двойное остекление( установка)

И снова здравствуйте) знаю долго вы ждали этой записи в бортовике, пришло время рассказать подробности об установке двойных стекол в Ваз 2105( аналогично 2104, 2107). Уже многие взорвали личку с вопросами, когда, а как, а что)
Вся установка рассмотрена на водительской двери.
Если у вас нет болгарки и дрели, даже не начинайте ничего делать, они будут вашими лучшими друзьями.

Итак поехали.) самое первое нам нужно сделать направляющие стекол. Рамка двери имеет проем шириной 16мм, одно стекло толщиной 5мм, два стекла соответственно 10мм. 16-10=6мм под разделение. места в принципе как раз хватает. Рамку двери и направляющие стекол мы не расширяем, оставляем как есть.

Под направляющие стекол идеально подходит родная направляющая, она же уплотнительная резинка.

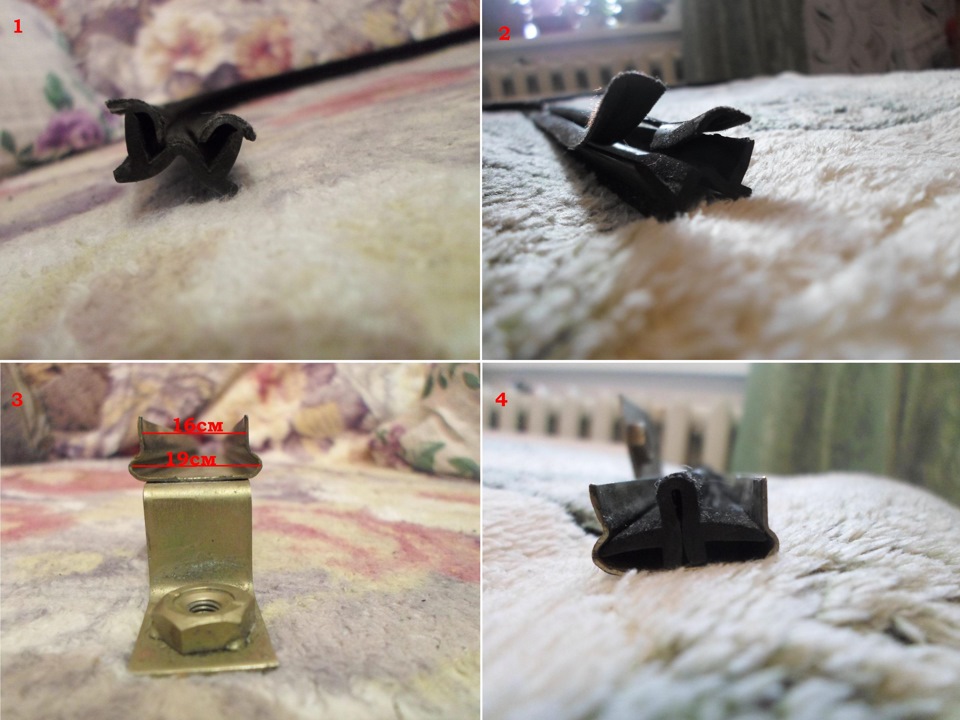

Делается таким образом) на фото думаю понятно будет, отделяем с резинки уплотняющую фигню, смотрим на саму направляющую стекла, и засовываем ее туда таким образом что получается две дорожки под два стекла, и между ними разделение.
Для удобства уплотнитель придется разрезать на составные части: для каждой из железных направляющих( их 2) и под рамку двери. в рамке двери уплотнитель ставится абсолютно аналогично, там имеется канавка в глубине 19см, туда и заправляем резинку. Может я конечно непонятно объясняю, но когда будете делать все станет ясно.) для лучшей надежности можно даже на клей посадить.)

Осталось еще изготовить направляющие для треугольника бокового зеркала и для двери между левой направляющей и рамкой. Там есть место куда резинка вышеописанным способом не встанет(кстати как и в треугольник зеркала). там нет расширения 19см.

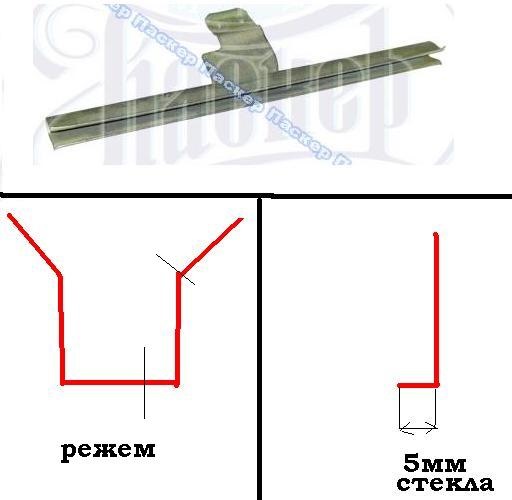

Берется обычный пластиковый уголок в строительном магазине, 1мм толщиной, режется таким образом(на фото ниже), и склеивается. размеры не подскажу, думаю сами сообразите, режется обычными ножницами легко. на фото вы видите красную ткань, это бархатистая ткань, я отказался от нее, потому что решил использовать маделин. очень хороший материал, (можно купить в автозвуке или где шумку продают) и этим маделином обклеиваем направляющие. и вклеиваем их в недостающие места. ну а на фото вместо бархата должен был быть маделин)

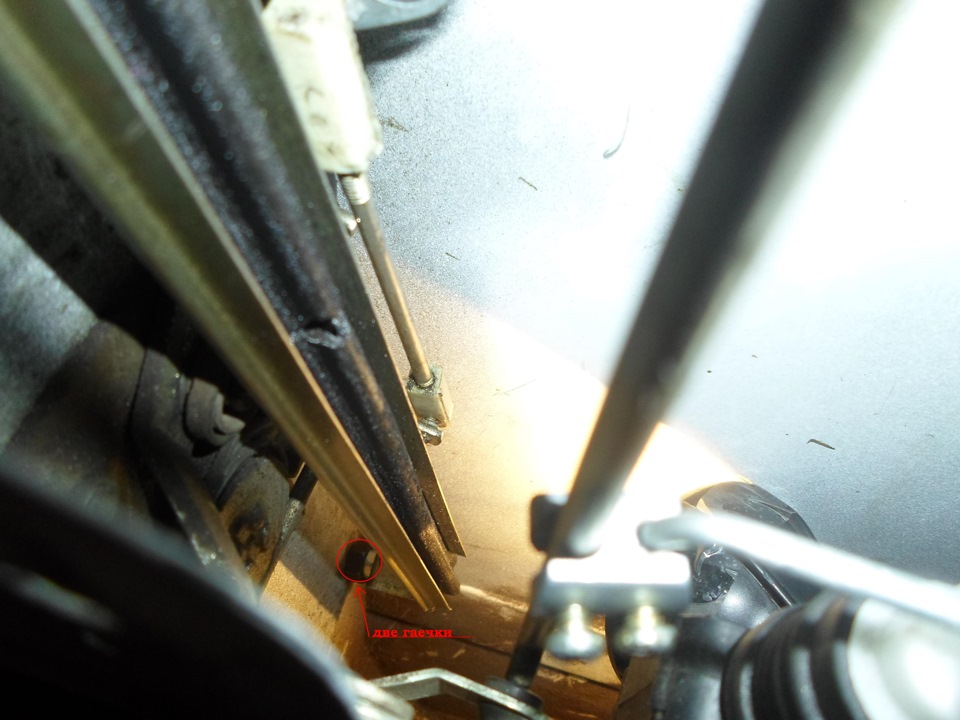

Под левую направляющую снизу я подложил пару гаечек, чтобы отодвинуть ее в сторону середины( нижний край) не знаю почему, но когда уже было установлено тонированное стекло (оно ставится наружным), оно при подъеме съезжало на соседнюю дорожку где должно быть чистое стекло. возможно вам это не потребуется, но не факт, думаю зависит от регулировки.

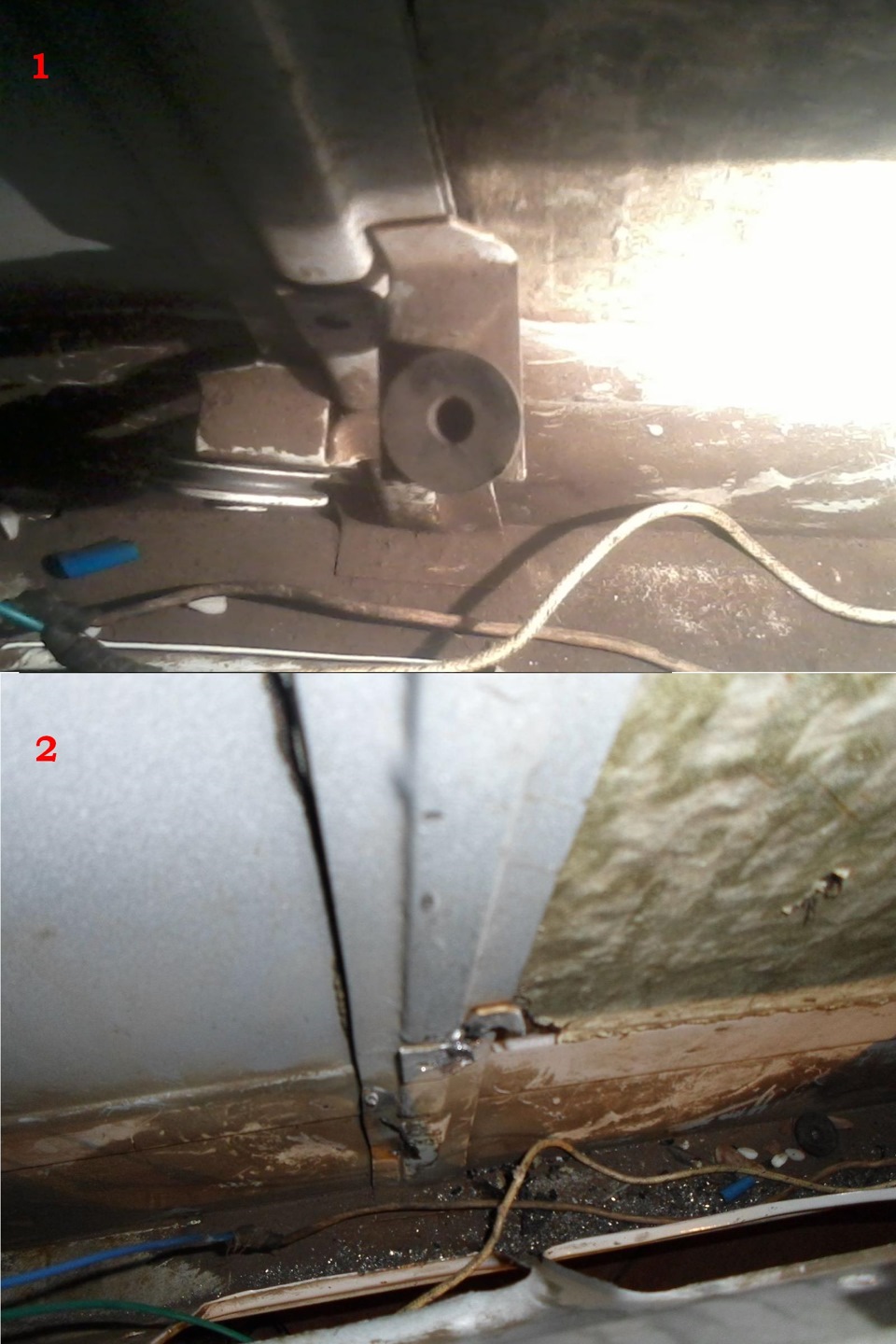

теперь нам нужно удалить (срезать, срубить) ограничитель хода стекла и ролик старого ручного подъемника. верхние два ролика мы не трогаем, они нам не помешают.

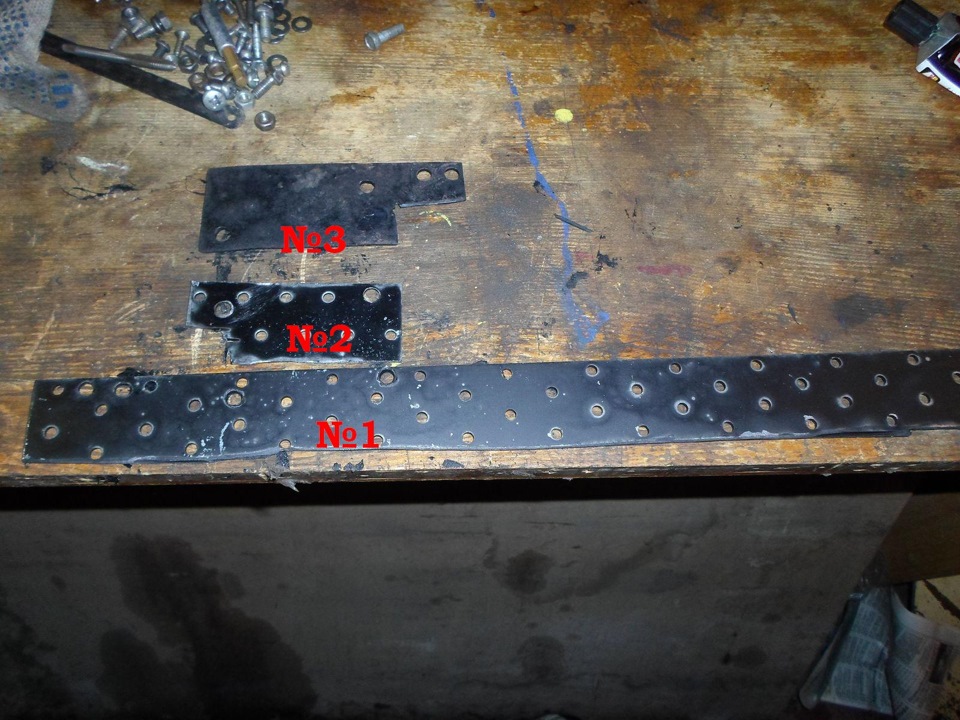

Далее берется металл, толщиной желательно 2мм, режутся такие 3 пластины.

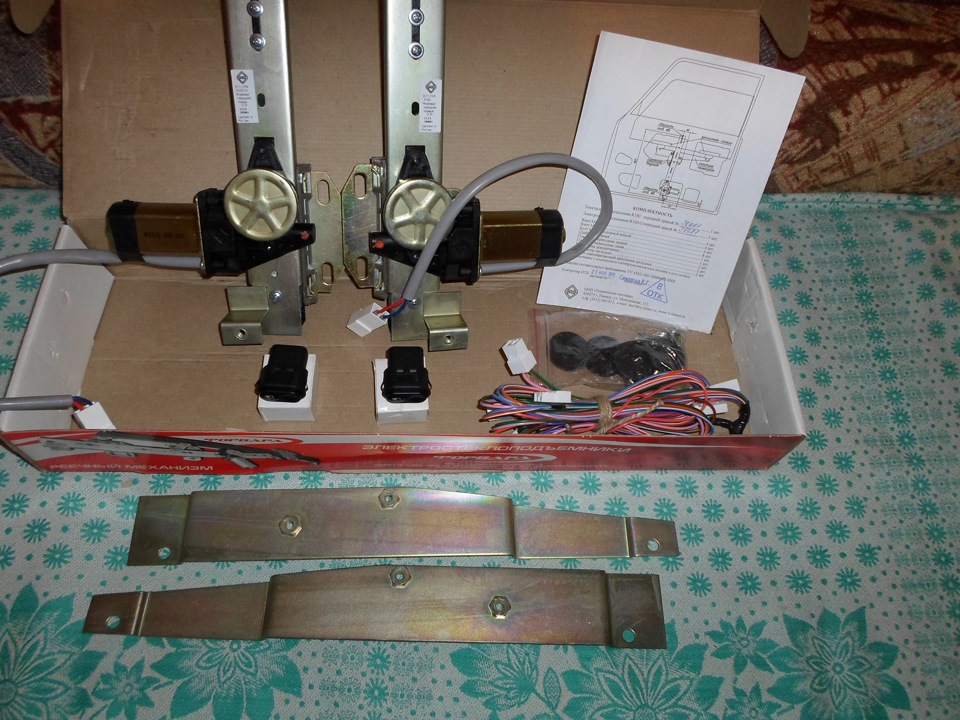

Далее открываем коробку со стеклоподъениками Форвард.

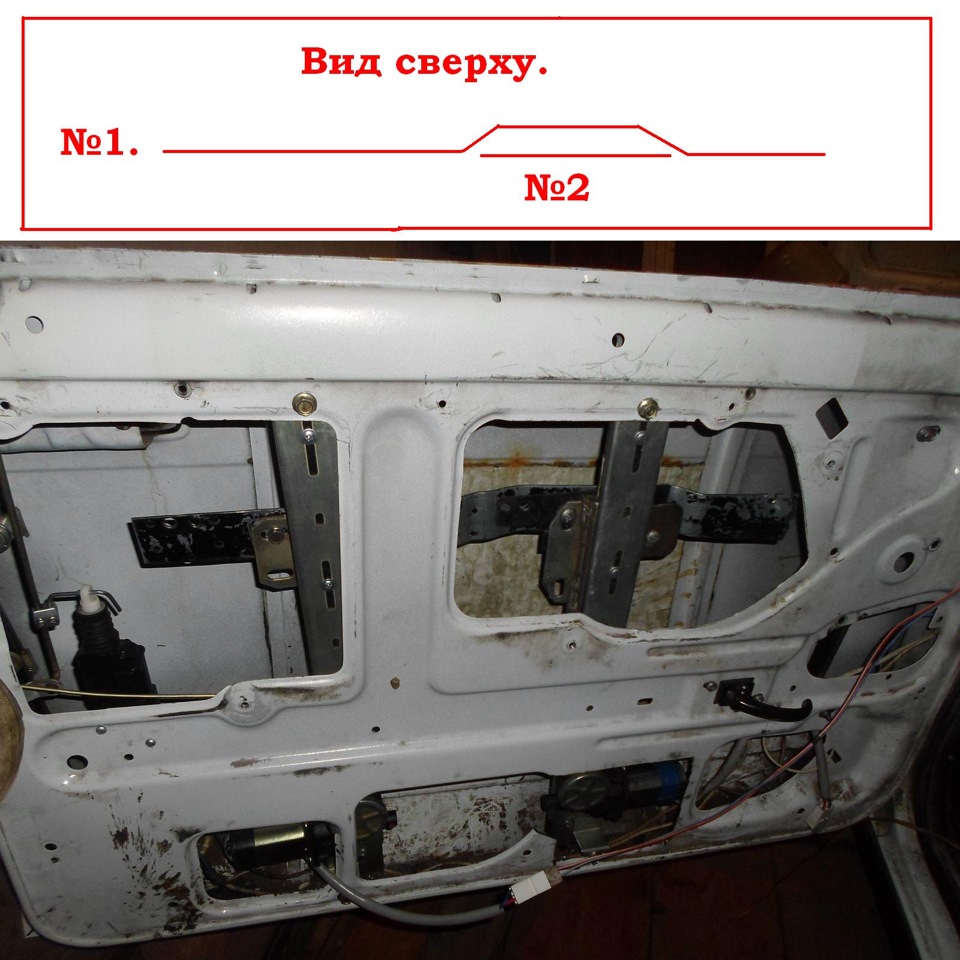

берем сам подъемник, к нему крепим наши самодельные пластины №1 и №2. Номер 2 идет проставочная, следом пластина номер 1. и заводим уже готовый подъёмник в дверь. будет неудобно, потому что пластина длинная, но засунуть реально)
Крепим его на дверь) сверлим два отверстия на 10, в инструкции нам предлагают на 8, но мы сделаем на 10, для хода регулировки подъемника.
размеров не знаю, на фото видно в каком месте он стоит.

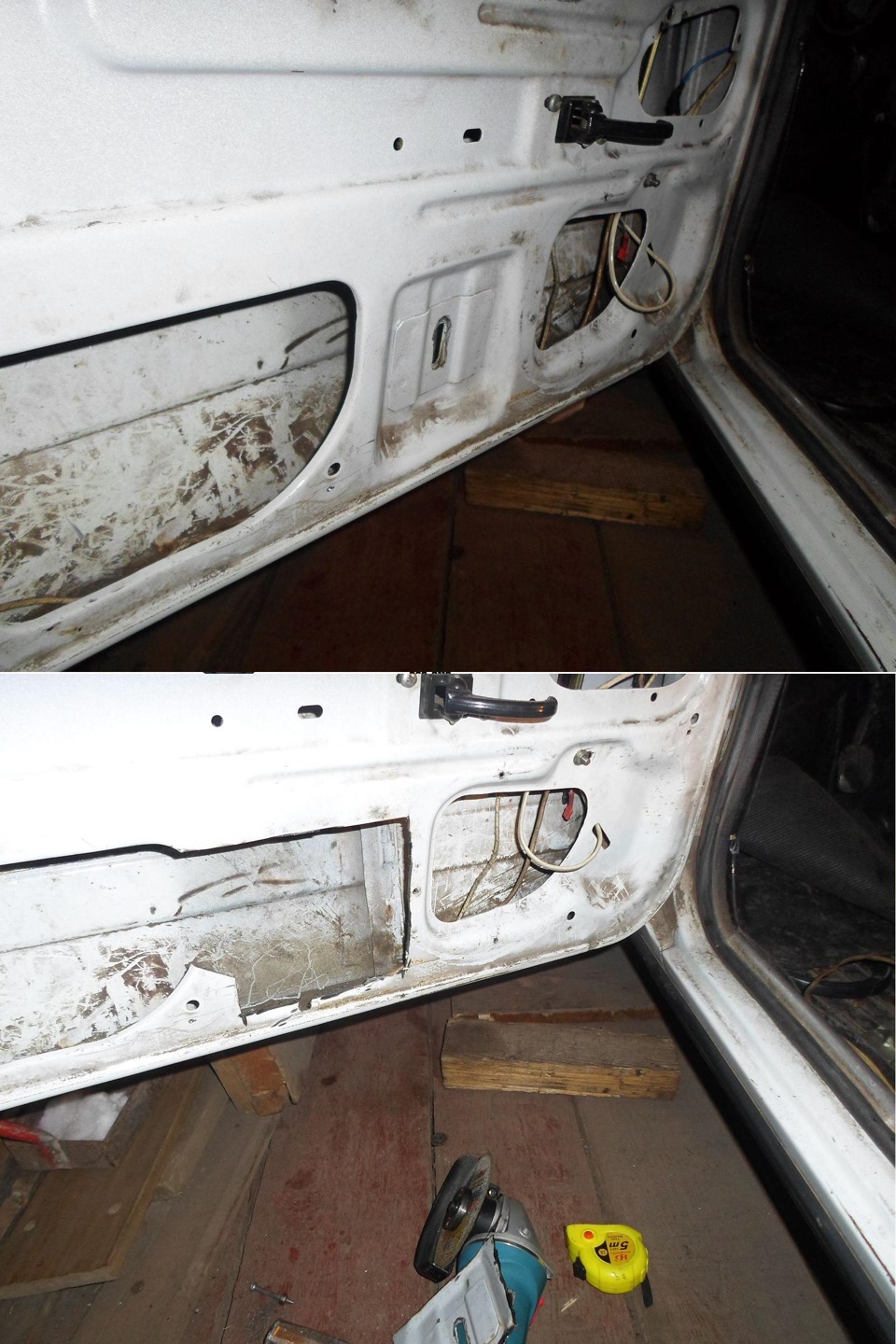

Под место для второго подъемника, придется порезать дверь, как раз в том месте где нужно крепить его, стоит натяжной ролик, он просто откручивается, а место имеет утончение и моторчик подъемника не встает. спиливаем болгаркой и не жалеем)

Ко второму подъёмнику крепим пластину №3. и заводим в дверь. верхнее крепление режем и подаем чуть стеклоподъмник на себя.

и наблюдаем такую картину, что две пластины почти параллельно. т.к как стекла будут находится на одинаковом уровне, и когда тонированное стекло будет опускаться первым, пластины будут цеплятся. чтобы это исправить снимаем оба подъемника и выгибаем пластину №1 таким образом, чтобы при опускании стекла она прошла мимо второй пластины.

Читайте также:  Как установить персональный пароль на компьютер

Далее берем родное стекло, которое будет тонированным. оно уже с кронштейнами. Левый кронштейн оставляем на месте, а правый сдвигаем направо, таким образом чтобы расстояние между ними было 26см. и обрезаем как показано на фото, иначе кронштейн будет цепляться за чистое стекло.

Такой совет, стекло не спешим тонировать, потому что когда будете все регулировать, раз сто придется все разбирать и собирать, настройте всю систему сперва, а уж потом катайте стекло.

теперь берем чистое стекло) второе. Я купил его в магазине новое. вместе со стеклом покупайте кронштейн стекла от ваз 2101 (2106) он длиннее чем на 2105. как раз те самые 25-26 см, и будет находится между.

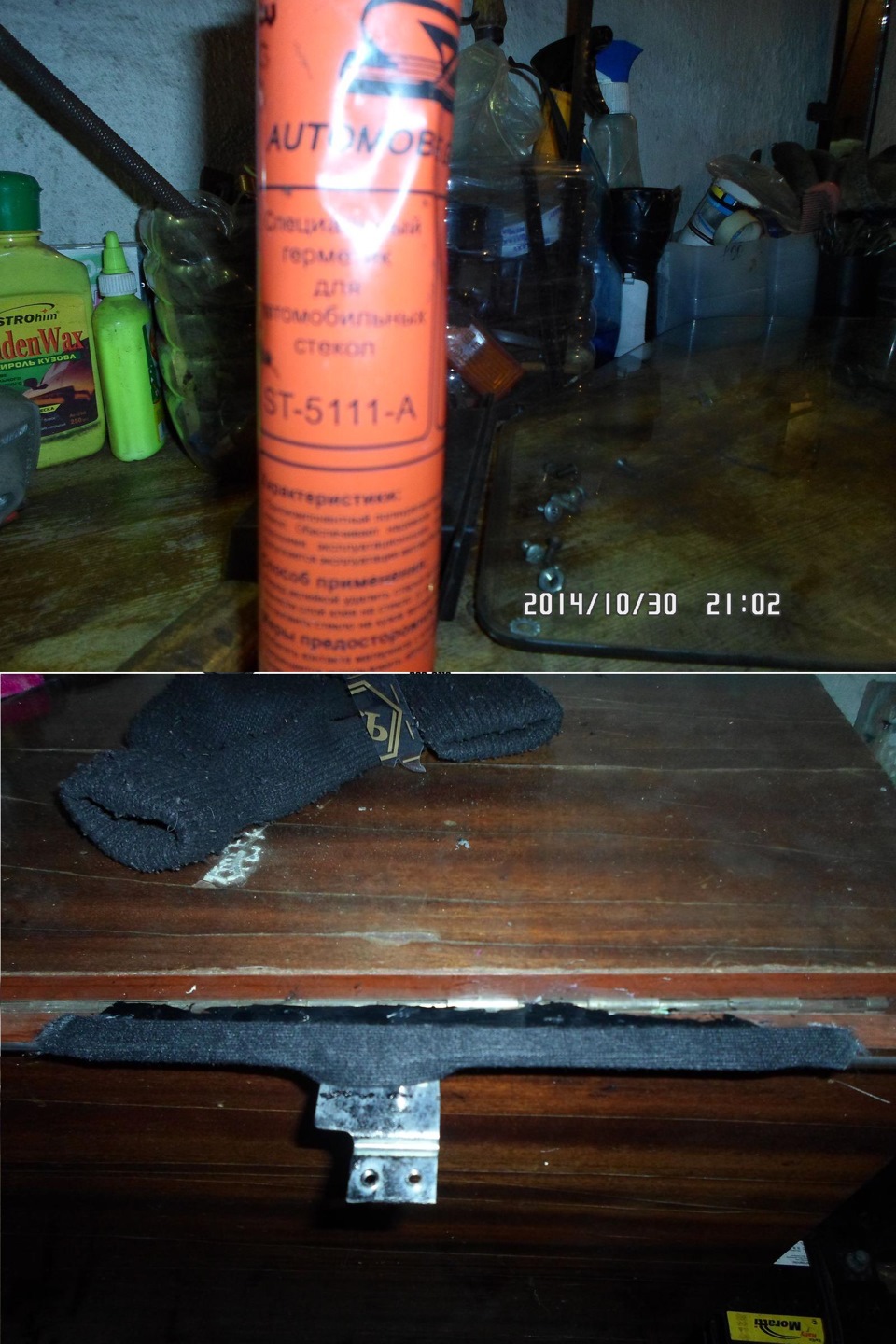

так же срезаем с него пипку и режем его напополам. к сожалению фото забыл сделать. крепится он будет на герметике для вклейки стекол, примерно набросал схемку. иначе будет так же цепляться.

я оставлял на сутки сохнуть.

Ну и установка стекол. Сперва тонированное наружное, потом чистое. советую сперва регулировать их отдельно, а потом когда убедитесь что стекла ходят ровно ставить их вместе.
когда поставите тонированное стекло сразу протираете его начисто, иначе потом возможности такой не будет, потому что чистое стекло нельзя будет опустить ниже тонированного, оно всегда либо наравне с тонированным, либо выше.Это единственный недостаток.

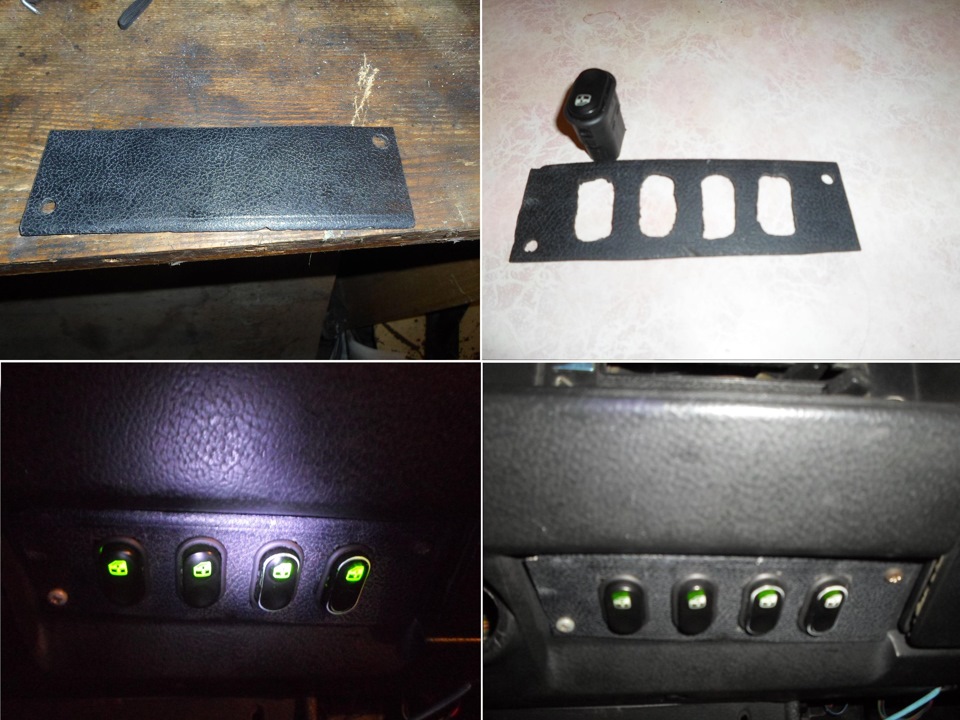

на этом в принципе все, сам механизм готов, осталось провести проводку, расположить кнопки, тут уже у кого как фантазия сыграет. Лично я кнопки расположил вместо пепельницы, нашел какую то обшивку с панели, вырезал по размерам окна пепельницы, в ней вырезал отверстия под 4 кнопки и установил.

вся проводка состоит из одного жгута: выходы под фишки кнопки, под моторчик Эсп, 1 плюс, 1 минус, и подсветка кнопок, все просто) запитал напрямую на аккумулятор плюс через предохранитель 20А, подсветку на габариты) осталось дело за малым, установить обшивку и ездить наслаждаться)

Ну вроде все рассказал, подробно как мог, подробнее некуда наверно.
Запортачил два рулона тонировки, теперь с одной стороны наклеена китайка супер дарк блек, с другой моя съемная что была раньше) проезжу так до лета, если все хорошо, не поленюсь, разберу все и переклею на люмар, чтобы раз и навсегда)

Ну и напоследок смотрим видео бонусное)

Источник

Как установить двойные стекла на ваз 2107

Делаем репост чтобы не потерять

Как самому сделать двойные стекла на КЛАССИКЕ часть 1

Данной доработкой поделился с группо наш участник Шамиль Джумаев за что ему огромная благодарность, нереальную работу проделал

Пример установки будет на водительской двери.

Начнем с того, что нужно для этого:
• Ручки, чтобы не из жопоньки росли:
• Стеклоподъемники Форвард;
• Стекла боковые;
• Кронштейн переднего стекла 2101 или 2106, а также подойдет кронштейн заднего стекла 2107;
• Металлическая пластина толщиной где то 2,5мм.;

Теперь переходим к самой работе

В начале разбираем дверь(снимаем обшивки, стекло, стеклоподъемники и т.д.), снимаем уплотнительную резинку и делаем из него направляющую для двух стекол как на 1 фотке(у меня эти резинки были слишком толстые и 2 стекла не помещались, пришлось снимать с другой машины), где зеркало заднего вида придется сделать эти резинки чуть меньше(примерно как на 2 фотке)

После этого нужно удалить ограничитель хода стекла, ролик ручного подъемника, срезать место где стоит натяжной ролик(фото 3), я еще и верхние ролики срезал на всякий случай.

Далее берем стекло которое будет тонированным, сдвигаем правый кронштей так чтобы между кронштейнами было расстояние 26см и обрезаем как на фото 4 чтобы ничего не цыпляло(фото взял с инета).

Крепим стеклоподъемники на дверь, точных размеров не могу сказать, но по фото 6 примерно можно понять(лучше всего будет сначала закрепить один стеклоподъемник и после того как все отрегулировали закрепить второй). Места креплений обвел кружками. Тонированное стекло будет наружным и для него устанавливаем левый стеклоподъемник.

При установке второго стеклоподъемника придется чуть срезать для крепления фото 7(фото взял с инета)
Берем пластину №1 и крепим его на заранее подготовленное стекло которое будет тонированным примерно как на фото 8. После ставить стекло на свое место, и крепим его к стеклоподъемнику так чтобы стекло поднималось и спускалось полностью(сразу скажу придется пересверливать неоднократно пока найденные идеальное положение), у меня закреплено как на фото 9, а у вас может быть по другому.

Читайте также:  Как установить второй антивирус не удаляя первый

Чуть позже скину 2 часть этой невероятной доработки

Источник

Двойное стекло на классику своими руками

Здравствуйте. Вся установка рассмотрена на водительской двери. Если у вас нет болгарки и дрели, даже не начинайте ничего делать, они будут вашими лучшими друзьями. Итак поехали…

Самое первое нам нужно сделать направляющие стекол. Рамка двери имеет проем шириной 16мм, одно стекло толщиной 5мм, два стекла соответственно 10мм. 16-10=6мм под разделение. места в принципе как раз хватает. Рамку двери и направляющие стекол мы не расширяем, оставляем как есть.

Под направляющие стекол идеально подходит родная направляющая, она же уплотнительная резинка.

Делается таким образом) на фото думаю понятно будет, отделяем с резинки уплотняющую фигню, смотрим на саму направляющую стекла, и засовываем ее туда таким образом что получается две дорожки под два стекла, и между ними разделение.

Для удобства уплотнитель придется разрезать на составные части: для каждой из железных направляющих( их 2) и под рамку двери. в рамке двери уплотнитель ставится абсолютно аналогично, там имеется канавка в глубине 19см, туда и заправляем резинку. Может я конечно непонятно объясняю, но когда будете делать все станет ясно.) для лучшей надежности можно даже на клей посадить.)

Осталось еще изготовить направляющие для треугольника бокового зеркала и для двери между левой направляющей и рамкой. Там есть место куда резинка вышеописанным способом не встанет(кстати как и в треугольник зеркала). там нет расширения 19см.

Берется обычный пластиковый уголок в строительном магазине, 1мм толщиной, режется таким образом(на фото ниже), и склеивается. размеры не подскажу, думаю сами сообразите, режется обычными ножницами легко. на фото вы видите красную ткань, это бархатистая ткань, я отказался от нее, потому что решил использовать маделин. очень хороший материал, (можно купить в автозвуке или где шумку продают) и этим маделином обклеиваем направляющие. и вклеиваем их в недостающие места. ну а на фото вместо бархата должен был быть маделин)

Под левую направляющую снизу я подложил пару гаечек, чтобы отодвинуть ее в сторону середины( нижний край) не знаю почему, но когда уже было установлено тонированное стекло (оно ставится наружным), оно при подъеме съезжало на соседнюю дорожку где должно быть чистое стекло. возможно вам это не потребуется, но не факт, думаю зависит от регулировки.

Ну все с направляющими покончено. без них можно даже не начинать ничего. это самое первое что нужно будет сделать. Теперь нам нужно удалить (срезать, срубить) ограничитель хода стекла и ролик старого ручного подъемника. верхние два ролика мы не трогаем, они нам не помешают.

Далее берется металл, толщиной желательно 2мм, режутся такие 3 пластины.

Далее открываем коробку со стеклоподъениками Форвард.

берем сам подъемник, к нему крепим наши самодельные пластины №1 и №2. Номер 2 идет проставочная, следом пластина номер 1. и заводим уже готовый подъёмник в дверь. будет неудобно, потому что пластина длинная, но засунуть реально.

Крепим его на дверь) сверлим два отверстия на 10, в инструкции нам предлагают на 8, но мы сделаем на 10, для хода регулировки подъемника. Размеров не знаю, на фото видно в каком месте он стоит.

Под место для второго подъемника, придется порезать дверь, как раз в том месте где нужно крепить его, стоит натяжной ролик, он просто откручивается, а место имеет утончение и моторчик подъемника не встает. спиливаем болгаркой и не жалеем.

Ко второму подъёмнику крепим пластину №3. и заводим в дверь. верхнее крепление режем и подаем чуть стеклоподъемник на себя.

Читайте также:  Как установить браузер аваст

и наблюдаем такую картину, что две пластины почти параллельно. т.к как стекла будут находится на одинаковом уровне, и когда тонированное стекло будет опускаться первым, пластины будут цеплятся. чтобы это исправить снимаем оба подъемника и выгибаем пластину №1 таким образом, чтобы при опускании стекла она прошла мимо второй пластины.

Далее берем родное стекло, которое будет тонированным. оно уже с кронштейнами. Левый кронштейн оставляем на месте, а правый сдвигаем направо, таким образом чтобы расстояние между ними было 26см. и обрезаем как показано на фото, иначе кронштейн будет цепляться за чистое стекло.

Такой совет, стекло не спешим тонировать, потому что когда будете все регулировать, раз сто придется все разбирать и собирать, настройте всю систему сперва, а уж потом катайте стекло.

теперь берем чистое стекло) второе. Я купил его в магазине новое. вместе со стеклом покупайте кронштейн стекла от ваз 2101 (2106) он длиннее чем на 2105. как раз те самые 25-26 см, и будет находится между.

Так же срезаем с него пипку и режем его напополам. к сожалению фото забыл сделать. крепится он будет на герметике для вклейки стекол, примерно набросал схемку. иначе будет так же цепляться.

я оставлял на сутки сохнуть.

внутреннюю сторону, когда приклеите, нужно пройтись болгаркой, сделать чтобы было заподлицо, на всякий случай я приклеил туда маделин, в ходе экспериментов выяснилось что маленькие заусенцы, выступы, могут порвать тонировку, я сам испортил несколько кусков тонировки, переклеивал стекло несколько раз.

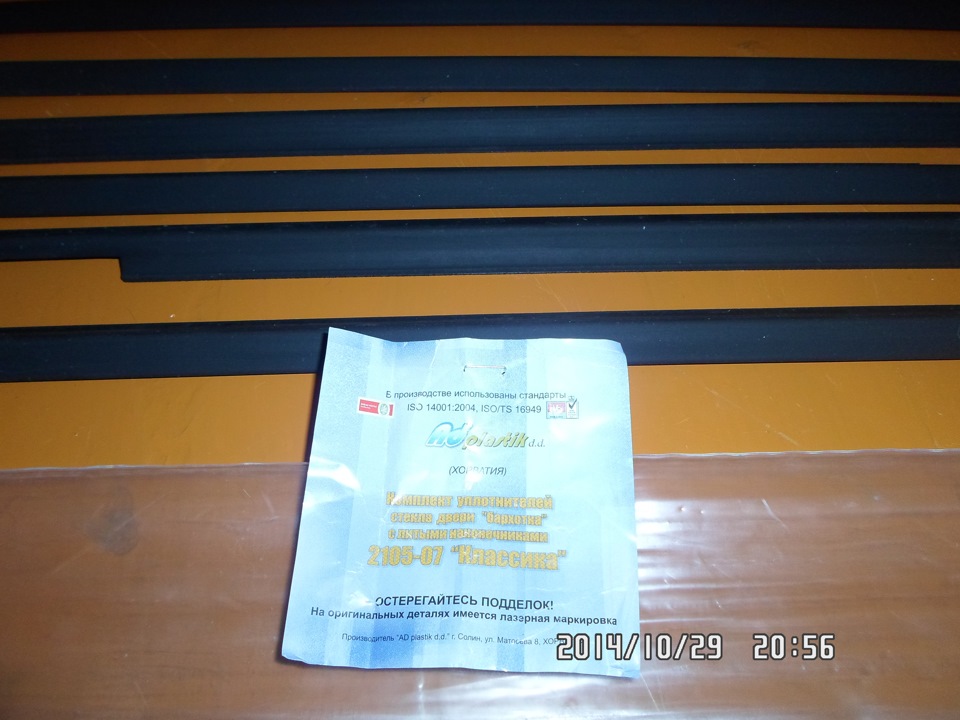

Держит хорошо, намертво. Когда разбирал дверь, то родные бархотки заводские пришли в негодность, пришлось приобрести новые очень качественные бархотки, хорватские, вот такие.

наружную кромку куда крепится бархотка придется немного отогнуть наружу и установить бархотку, иначе она будет жать стекло и давить на него. сперва ставить бархотку, потом стекло, наоборот не получится.

Ну и установка стекол. Сперва тонированное наружное, потом чистое. советую сперва регулировать их отдельно, а потом когда убедитесь что стекла ходят ровно ставить их вместе.
когда поставите тонированное стекло сразу протираете его начисто, иначе потом возможности такой не будет, потому что чистое стекло нельзя будет опустить ниже тонированного, оно всегда либо наравне с тонированным, либо выше. Это единственный недостаток.

на этом в принципе все, сам механизм готов, осталось провести проводку, расположить кнопки, тут уже у кого как фантазия сыграет. Лично я кнопки расположил вместо пепельницы, нашел какую то обшивку с панели, вырезал по размерам окна пепельницы, в ней вырезал отверстия под 4 кнопки и установил.

вся проводка состоит из одного жгута: выходы под фишки кнопки, под моторчик Эсп, 1 плюс, 1 минус, и подсветка кнопок, все просто) запитал напрямую на аккумулятор плюс через предохранитель 20А, подсветку на габариты) осталось дело за малым, установить обшивку и ездить наслаждаться.

Ну вроде все рассказал, подробно как мог, подробнее некуда наверно. Запортачил два рулона тонировки, теперь с одной стороны наклеена китайка супер дарк блек, с другой моя съемная что была раньше) проезжу так до лета, если все хорошо, не поленюсь, разберу все и переклею на люмар, чтобы раз и навсегда.

Весь механизм придумывал наверно с месяц, каждый день после работы и все выходные торчал в гараже. очень много времени отняла регулировка, чтобы стекла не косились при поднятии/опускании, чтоб не терлись и так далее, сбился со счета сколько приходилось снимать эсп, пересверливать пластины, переставлять кронштейны, это ужас как вспомню, и все равно идеально не вышло, короче нет предела совершенству., но тем не менее я показал всю основу, возможно вы сделаете лучше меня, я показал что два стекла на классику это реально…

Плюсы такой тонировки думаю сами понимаете какие, посты дпс можно проезжать не боясь, в темное время суток если не видно, открыл окна, чистые на месте никуда не денутся.

Ну и напоследок смотрим видео:
