Устанавливаем датчик дождя сами
В принципе можно самим смастерить автоматическую систему управления стеклоочистителями. Это позволит вести контроль работы дворников при разной погоде. Современные авто уже оснащены такой функцией.
Владельцы старых моделей ВАЗ все чаще задаются вопросом о возможности установки датчика дождя на свой автомобиль?
Многие иномарки на лобовом стекле имеют датчик дождя («ДД» – далее по тексту), который вмонтирован в переднее стекло, что не позволяет его снимать.
Водителям авто, в котором отсутствует такой датчик, можно установить его своими силами с использованием универсального датчика. Такое устройство подойдет для любого автомобиля, в том числе и “десятки”.
Основные принципы работы универсального ДД.
Расположение оптического датчика должно быть вертикальным. Помещают его внутрь салона на лобовое стекло в зону, которую охватывают щетки. Место для установки датчика выбирают без дефектов, таких как сколы или трещины.
Благодаря инфракрасному излучению происходит сканирование состояния стекла с внешней стороны. Влага или загрязнение на стекле изменяет показатель уровня отражения сигнала. Блок электронного управления принимает команду о необходимости включения стеклоочистителя. Системой предусмотрено автоматическое изменение паузы для движения щётки, что зависит от количества осадков.
ДД подойдут на различные ветровые стекла, верхняя тонированная полоса на стекле не будет мешать его установке. Вот только инфракрасный фильтр на стекле будет помехой работы такого датчика, например, у Шевроле – Нивы Люкс.
Особенности включения ДД.
Работа датчика происходит только при включении дворников в первом положение, а потом с помощью датчика происходит увеличение или уменьшение скорости движения дворников. Во 2-ом и 3-ем положениях работа дворников не изменяется.
Нужно в обязательном порядке иметь возможность вручную управлять стеклоочистителями, так как случаи бывают разные, и датчик не всегда может с ними справиться. Примерами могут служить случаи, когда на стороне водителя много брызг, но их нет в зоне датчика, или когда на стекле появилось загрязнение в виде птичьего помета, а водитель, садясь в салон, сразу его не заметил.
При сухой погоде желательно держать ДД отключенным, во избежание ложного включения из-за летящего насекомого в детектируемой области, пуха, листьев и даже тени, которые являются причиной для работы дворника, протирая сухое ветровое стекло.
Во всех автомобилях омыватель стекла включается только вручную, автоматическое включение струи жидкости может стать неожиданностью и ограничителем обзора для водителя.
Для наглядности приведено рассмотрение двух моделей ДД. В первой используется в качестве основы зарубежный микропроцессор, а вторую создали отечественные специалисты:
Основные характеристики датчика дождя модели RS-22 RAIN sensor
В датчике используется микропроцессор производства американской компании”Microchip”. Установка такого датчика возможна для любого автомобиля, имеющего 12 вольтовое оборудование.
Поэтапное подключение ДД модели RS-22:
1. На лобовом стекле с помощью клея крепят держатель от датчика;
2. Чтобы выровнять коэффициент преломления, наносят немного специального геля на поверхность двух рабочих зон в корпуса датчика;
3. Закрепляют саморезом основание корпуса датчика к держателю;
4. Следует проверить рабочую зону от датчика до стекла автомобиля на отсутствие воздушных пузырьков.
Подключение на ВАЗ ДД:
Переключатель режима работы стеклоочистителей служит местом подключения датчика, по прилагаемой схеме.
1. С помощью синего провода датчик соединяют с корпусом автомобиля.
2. Красным проводом датчик подключают переключателю в контакт “I”, а штатный желтый шнурс полоской зеленого цвета отключают.
3. Датчик подключают желтым проводом к автомобильному желтому шнуру с полоской зеленого цвета.
4. Черным проводом датчик подсоединяют к колодке переключателя на “53”контакт, используя синий провод.
Чтобы устройство правильно работало, нужна его первоначальная калибровка чувствительности по параметрам пропускной способности переднего стекла. При дальнейшем использовании для датчика устанавливают необходимый порог чувствительности, чтобы срабатывал стеклоочиститель. Инструкция к модели RS-22 содержит информация о подключении и работе системы.
Основные качества датчиков ДДА (DDA)
Нашими отечественными инженерами придуман особый датчик дождя, при создании которого не копировались идеи с чужими решениями. Проектировщики системы учитывали такие условия:
1. Простота работы и управления системы;
2. Самостоятельный монтаж ДД в домашних условиях;
3. Возможность подключения, не вмешиваясь в электрическую проводку автомашины, особенно авто, находящихся на гарантии;
4. Наличие возможности отключения датчика дождя и управление стеклоочистителями вручную;
5. Дешевая покупка.
Помимо этих условий, в готовом устройстве есть функция возможности регулировки паузы движущихся щёток, которая контролируется скоростью автомобильного движения. При низкой скорости увеличивается время для паузы. Большой объем воды при езде по глубоким лужам система «распознает» раньше, чем вода подлетит к поверхности стекла, еще на дистанции от 50 до 100 мм, поэтому заранее приводит в действие очистители стекла.
Модель датчиков ДДА-25 ставят на Ладу Приору и Калину, ее отличие от модели ДДА-15 заключается в разном расположениина реле контактов.
Наличие режимов: для дождя \ снега \ стандартный режим. Лицевая сторона датчика оснащена двумя индикаторами и кнопкой для оперативного изменения режимов.
В соответствии с пожеланиями клиентов, создателями постоянно проводится усовершенствование системы и ее доработка. Так, в первой модели не было возможности регулировать чувствительность датчика. Проблему решали за счет пленки тонировочной, которую несколькими слоями подкладывали под элементами датчика, а затем эту полезную функцию добавили в новые модели ДДА (что указано в инструкции).
Этапы установки датчиков (ДДА):
1. Приклеивают держатель оптического датчика к переднему стеклу салона.
2. Разбирают монтажный блок в автомашине, вынимают реле управления стеклоочистителем, на его место вставляют блок ДД, придерживаясь маркировки и положения ключа.
3. Прокладывают провода по стойке лобового стекла с левой стороны.
4. Выставить уровень чувствительности устройства.
Для лучшей наглядности, установку датчика можно посмотреть на видео:
Покупка для ВАЗ датчика дождя
Интернет-магазины предлагают широкий выбор ДД для любых автомашин, достаточно зайти в раздел “Аксессуары” и заказать нужную модель.
Стоимость датчиков дождя зависит от изготовителя и накрутки магазина, начальный предел около 1 тысячи рублей.
В заключение
Устанавливать данную систему или нет решать автолюбителю, для многих она кажется ненужной. Фактом остается то, что во время езды водителю не нужно переводить взор от дороги для регулировки движения стеклоочистителей, а это снижает риск ДТП и делает езду более комфортной при неблагоприятных метеоусловиях.
В отрицательных отзывах часто можно услышать нарекания на некачественную работу датчика дождя. Это может быть срабатывание дворников, когда включается левый поворотник, когда отсутствует возможность регулировки чувствительности на датчике.
При подведении итогов, можно сказать, что положительные моменты у данного устройства преобладают над отрицательными отзывами.
Источник
Оснащаем свое авто датчиком дождя
Особенности работы датчиков дождя
Когда дворники работают при включении первого положения, за скоростью передвижения дворников следит датчик дождя. В таком случае именно от него зависит интенсивность очистки стекол. Чем сильнее будет идти дождь, тем активнее будут работать дворники. Если дождь будет утихать, то будут замедляться и дворники. Что же касается положения 2 и 3, то в этом случае дворники будут работать исключительно с заданной скоростью.
Важно, чтобы система очистки стекол могла контролироваться вручную. Так, например, если датчик установлен со стороны пассажира, то при загрязнении стекла со стороны водителя датчик может не опознать загрязнение, и не включит дворники. Или же бывает такое, что в сухую погоду датчик срабатывают вхолостую от попадания в стекло жуков или листьев. В связи с этим обязательно должна быть возможность полностью отключить дворники или включить их при необходимости.
В качестве примера для подключения автор предложил два датчика дождя, один заграничного производства, а второй отечественного.
Материалы и инструменты для подключения:
— датчик дождя подходящей марки;
— клей;
— саморезы;
— провода;
— отвертка, ключи и другие инструменты.
Процесс подключения датчика дождя:
Шаг первый. Установка датчика типа RS-22
Всего автором рассматривается два типа датчиков, это RS-22 зарубежного производства, а также датчик ДДА отечественного производства.
Как установить датчик типа RS-22:
1. К лобовому стеклу нужно приклеить держатель для датчика дождя.
2. В корпуса датчика нужно нанести специальный гель, который снизит коэффициент преломления двух рабочих зон.
3. Основание корпуса датчика фиксируется к основанию с помощью самореза.
4. На заключительном этапе проверяем, чтобы между рабочей зоной датчика и стеклом не было пузырьков.
Шаг второй. Подключение датчика RS-22
Теперь можно приступать к подключению электрической части. Датчик подключается к переключателю режима работы дворников.
1. Синий провод датчика подключается к корпусу автомобиля, это минус.
2. Красный провод датчика нужно подключить к контакту с обозначением «I», а стандартный желтый с зеленой полоской отключается.
3. Теперь провод желтого цвета от датчика нужно соединить с проводом желтого цвета с зеленой полоской.
4. Ну и наконец, черный провод подключается к колодке, это контакт «53», для этого используется синий провод.
Чтобы устройство начало работать правильно, сперва нужно провести его калибровку в зависимости от чувствительности и пропускной способности стекла. Чувствительность настраивают таким образом, чтобы датчик срабатывал при нужной степени загрязнения или намокания стекла. Более подробно узнать, как работает такой датчик, можно из его инструкции.
Шаг третий. Особенности подключения датчика ДДА
Датчик дождя отечественного производства существенно отличается от датчика типа RS-22. Самое главное, что можно отметить, это дешевизна датчика, простота установки и возможность подключения без вмешательства в основную проводку автомобиля. Также система может настраиваться в зависимости от того, с какой скоростью едет автомобиль. Чем быстрее едет авто, тем быстрее работают и дворники, так как при этом стекло загрязняется быстрее. Модели датчиков типа ДДА-25 устанавливаются на Калину, а также на Ладу Приора. Отличие ДДА-15 лишь в расположении контактов на реле.
Еще на датчике имеется возможность выбора режима, он может работать для борьбы с дождем, снегом, а также в стандартном режиме.
Заключение
Конечно, решать, нужно ли устанавливать такое устройство на свое авто, решает каждый сам для себя. Но, несомненно, такое дополнение значительно упрощает и делает приятнее процесс управления автомобилем. Теперь водитель более сосредоточен на дороге, а это снижает риск ДТП. Стоит такой датчик порядка 1000 рублей, что не так уж и много.
Также можно услышать и негативные отзывы о датчике дождя, некоторые жалуются на то, что он срабатывает не вовремя или не работает как нужно. Но вероятнее всего у таких автолюбителей установлен датчик без возможности настройки чувствительности, либо они не умеют им пользоваться.
Источник
magtol › Блог › Установка датчика дождя ДДА-35.
И так, в погоне за совершенством и комфортабельностью было решено установить универсальный датчик дождя Тольяттинского предприятия марки ДДА-35.
Отличается от ДДА-25 только сигналом управления, в 25 плюсом, в 35 управляет минусом. Так как для нашей модели по параметрам подходит именно этот датчик.
Прошу пользователей не испытывающих интереса в потребности к данному виду опции и считающих ее бесполезной не высказывать свое мнение в ненужности, сами понимаете, что оно субъективное, как говорится — со вкусами не спорят. А вопрос касающихся работоспособности и функциональности данного девайса как раз рассмотрен в данном обзоре. К великому сожалению сразу могу сказать, что данный датчик по функционалу надежд не оправдал. Позыв купить данный датчик был в основном из за мелкого редкого дождика который часто вынуждает играться с рукояткой переключения скоростей дворника во время поездки в режиме старт-стоп (светофор-разгон-светофор). А так же чтобы он сметал тающий снег и грязь попадающую на стекло из под колес. Теперь далее по порядку.
1. Упаковка, вид и комплектация.
В инструкции написано, что датчик справляется не только с дождем, но и с грязью и снегом. Однако на деле это не подтвердилось. На грязь датчик конечно срабатывает и на снег тоже, но как то странно и самопроизвольно. Иными словами для эксплуатации не годится, тест не пройден! Тем не менее производитель это прокомментировал следующим образом:
3. А теперь о недостатках выявленных в процессе тестирования:
1. Реакция на снег — плохая;
2. Реакция на грязь — плохая;
3. Реакция на дисперсионный поток воды — плохая;
4. Ложные срабатывания на камеры фотофиксации скорости, работающих в К-диапазоне (в остальных не проверял);
5. Ложные срабатывания на стук по лобовому стеклу;
6. Изредка ложные срабатывания на яркое низкостоящее солнце;
7. Изредка так же бывают импульсы включения дворников по времени меньше регламентированного (меньше 0,5сек), из-за этого дворники не успевают сделать взмах, как бы изредка дергаются;
8. Негерметичность прилегания к стеклу. Грозит это прежде всего запотеванием в зоне сенсора, а как следствие снижение чувствительности;
9. При включении выдает импульс на взмах. Что не дает их использование в постоянно включенном режиме, особенно зимой. Производитель прокомментировал следующим образом:
Занимаясь расшифровкой слов автора (т.к. в глаза не видел этого регламента), полагаю что это связано скорее всего с начальными настройками при включении. Т.е. при включении стекло может быть определенной загрязненности, датчик запоминает это состояние и работает на ухудшения которые вызывает включения датчика. Считать ли это недостатком или нет, не знаю, но могу сказать одно — ни на одной другой машине, имеющей штатный датчик дождя этой особенности нет.
А теперь что касается самого дождя, на который по словам автора и настроен этот прибор. Могу сказать следующее — в принципе устройство с дождиком с горем пополам справляется, но если ехать во время дождя за машиной, когда возникает дисперсионный поток («водяной душ» из под колес) с которым датчик не справляется, необходимо помогать вручную. С учетом всех недостатков, а так же ложно заявленных характеристик (грязь, снег) с которыми датчик не справился данное устройство получает оценку 2,3 балла из 5. Мое мнение такое — цена этому датчику 500р. Считаю заявленную цену в 1500р. с доставкой необоснованной. Так же порекомендовал бы автору убрать из описания характеристик устройства работу в условиях грязи и снега, а так же сделать более герметичное прилегание к стеклу. Автор заявил, что в следующем году ожидается новинка. Устранятся ли в ней все описанные недостатки и какова будет цена вопрос интересный. Испытать новое устройство буду готов бесплатно на условиях предоставления его на время или безвозмездно.
Далее видео реакции датчика на разные условия:
1. Испытание на грязь и дисперсионный поток (тест не пройден).
2. Проезд камер фиксации скорости, работающих в К-Диапазоне (тест не пройден).
3. Слабый снег (тест не пройден).
4. Тест на слабый дождик (пройден с большим натягом).
Если вас не пугают выше озвученные недостатки и цена, привожу фото, схемы и точки подключения к машине.
Ниже 4 варианта подключения. Во всех случаях необходима пайка.
Для начала необходимо снять подрулевой переключатель.
Выкрутить три самореза обшивки руля. Два слева и справа у руля, третий снизу (справа от рычага настройки вертикального положения руля). Чтобы добраться до левого и правого саморезов нужно повернуть руль влево и вправо на 90 град. соответственно. Обшивка руля держится на защелках.
Далее вынуть разъем и надавить на защелку показанную стрелкой (тянуть вправо):

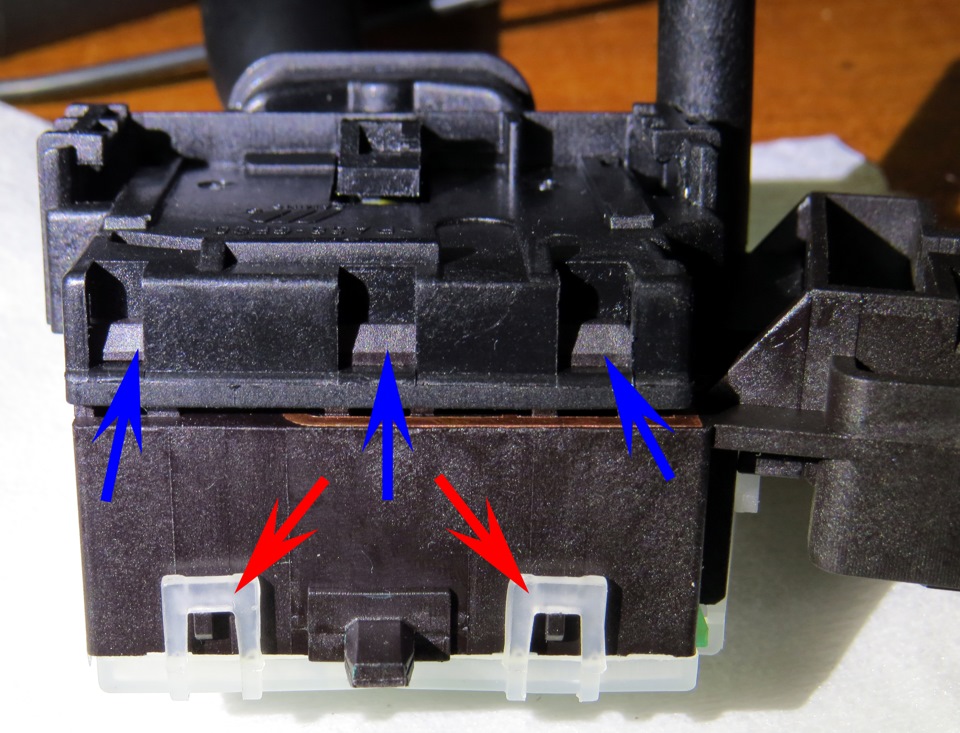

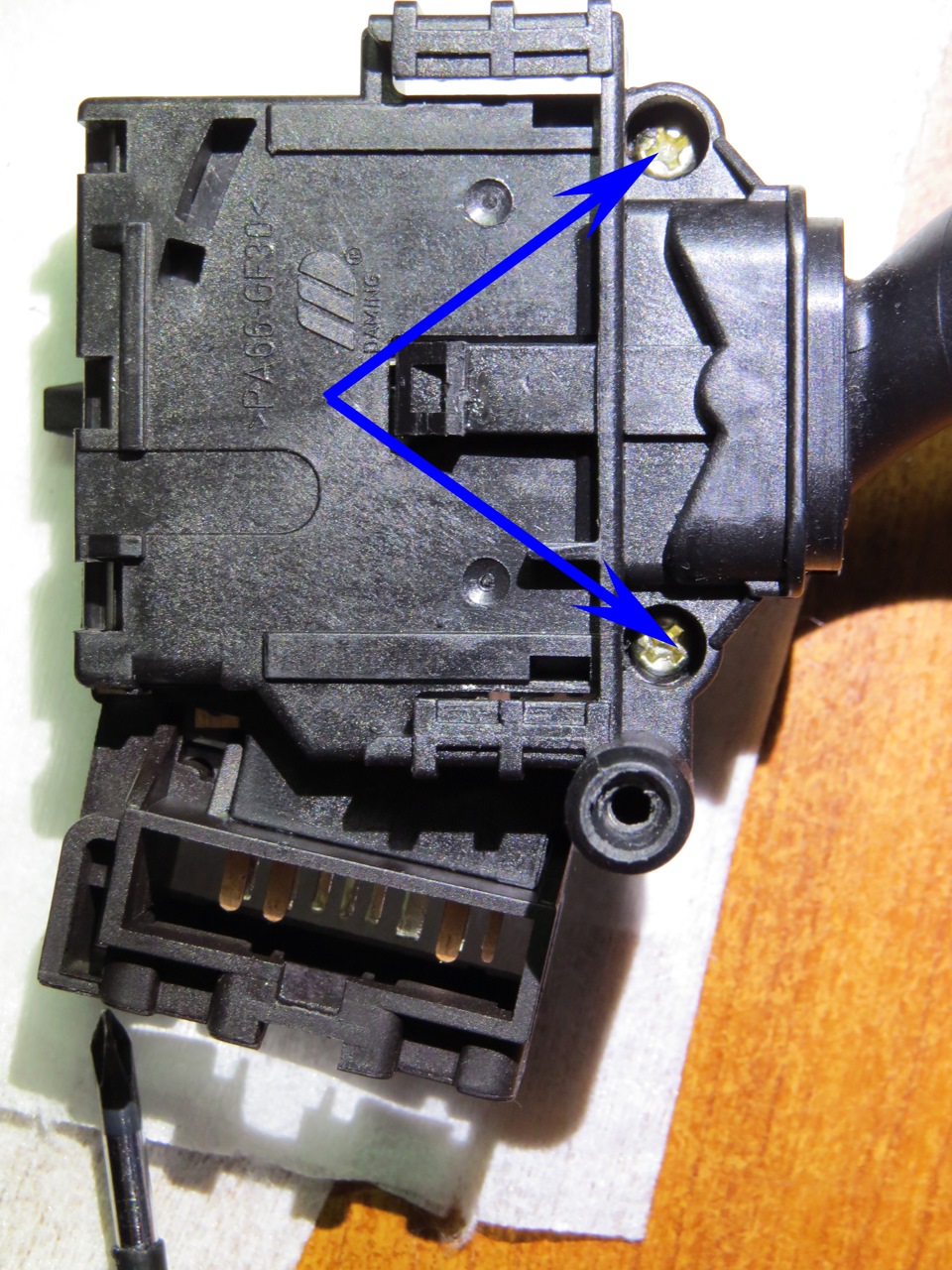

Далее для Варианта 1 открутить два самореза и разобрать по красным и синим стрелкам. Фиксаторы показаны на рисунках ниже.

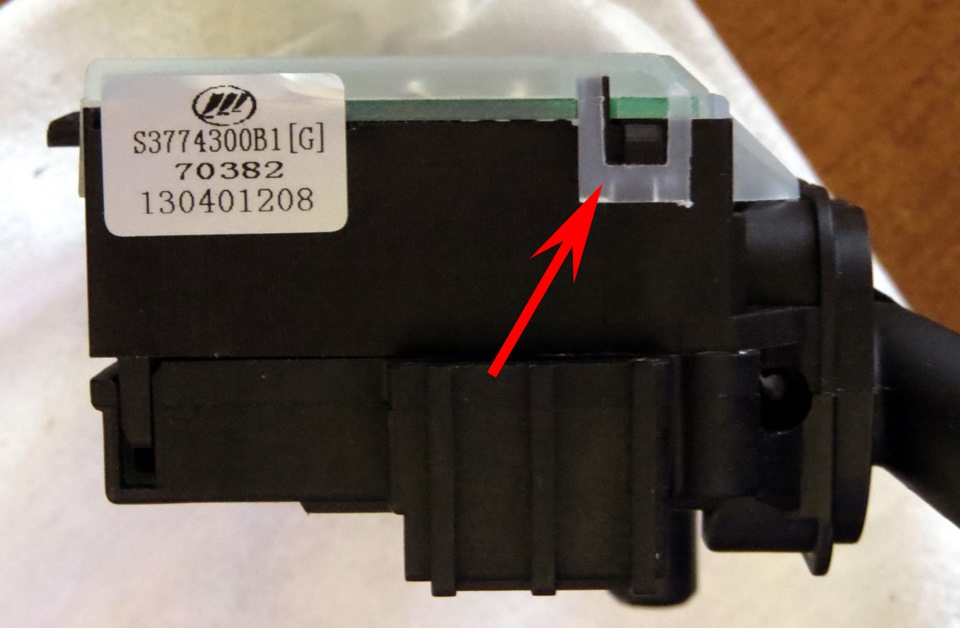

Для Варианта 2,3,4 нужно снять только нижнюю крышку белого цвета переключателя с фиксаторов (указаны красными стрелками, синие не трогаем)
Это самый сложный вариант. Питание датчика берется с нового подрулевого контакта и имеет фиксируемое положение.
Здесь крайнее верхнее не фиксируемое положение переключателя становится фиксируемым и включает режим работы дворников по датчику.

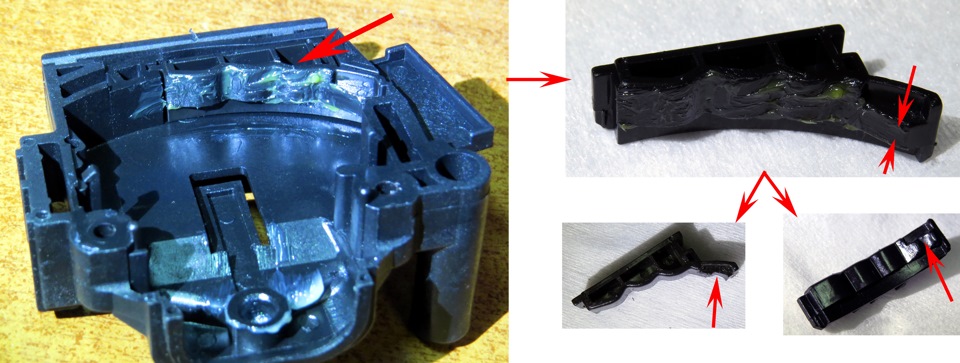

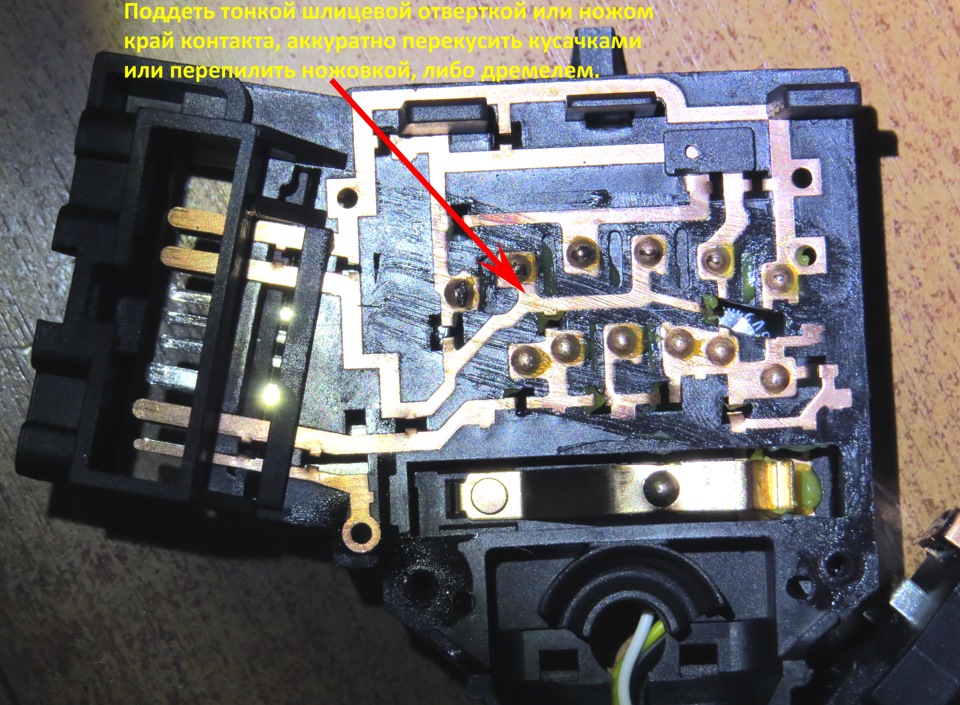

Чтобы положение переключателя было фиксируемым необходимо достать сегмент-гребенку переключателя и сделать пропил как показано на фото стрелками (я проточил нишу сверлом на 5, а потом слегка оплавил зажигалой чтобы не было заусенцев):

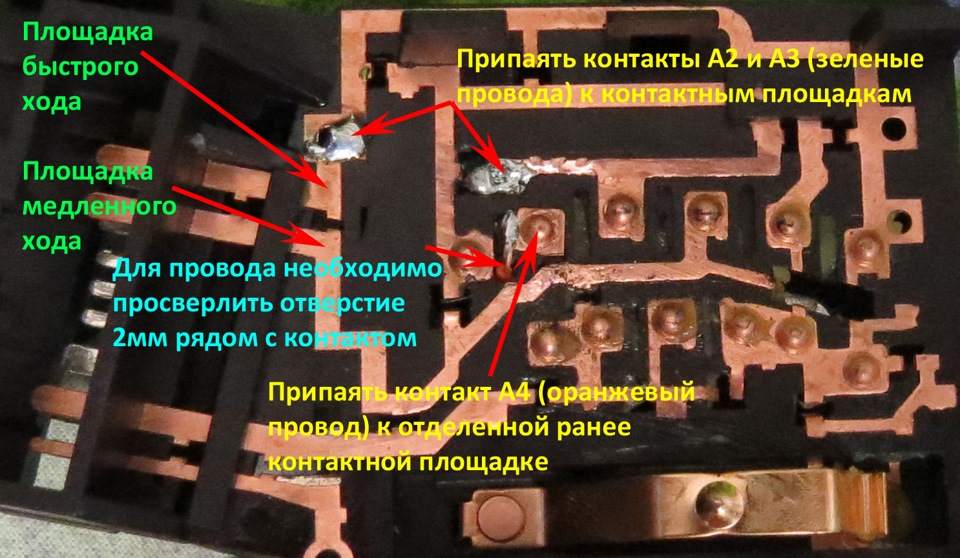

Далее к контактным площадкам припаять провода, переназначив сигналы под режим датчика. Если хотите сделать взмахи быстрые, необходимо припаять зеленый провод к контактной площадке быстрого хода (как показано на фото), если взмахи нужны обычные, то припаять к площадке медленного хода:
Со стороны платы выполнить пайку следующим образом:
В связи с тем, что при переназначении контактных площадок теряется функция парковки дворников, ее необходимо восстановить через реле, именно для это и нужны три провода (два зеленых и один синий). Питание реле подключается к оранжевому проводу питания ДДА-35. Как только питание датчика пропадает, то отключается и реле парковки. Реле парковки приклеил двухсторонним скотчем к задней крышке переключателя:

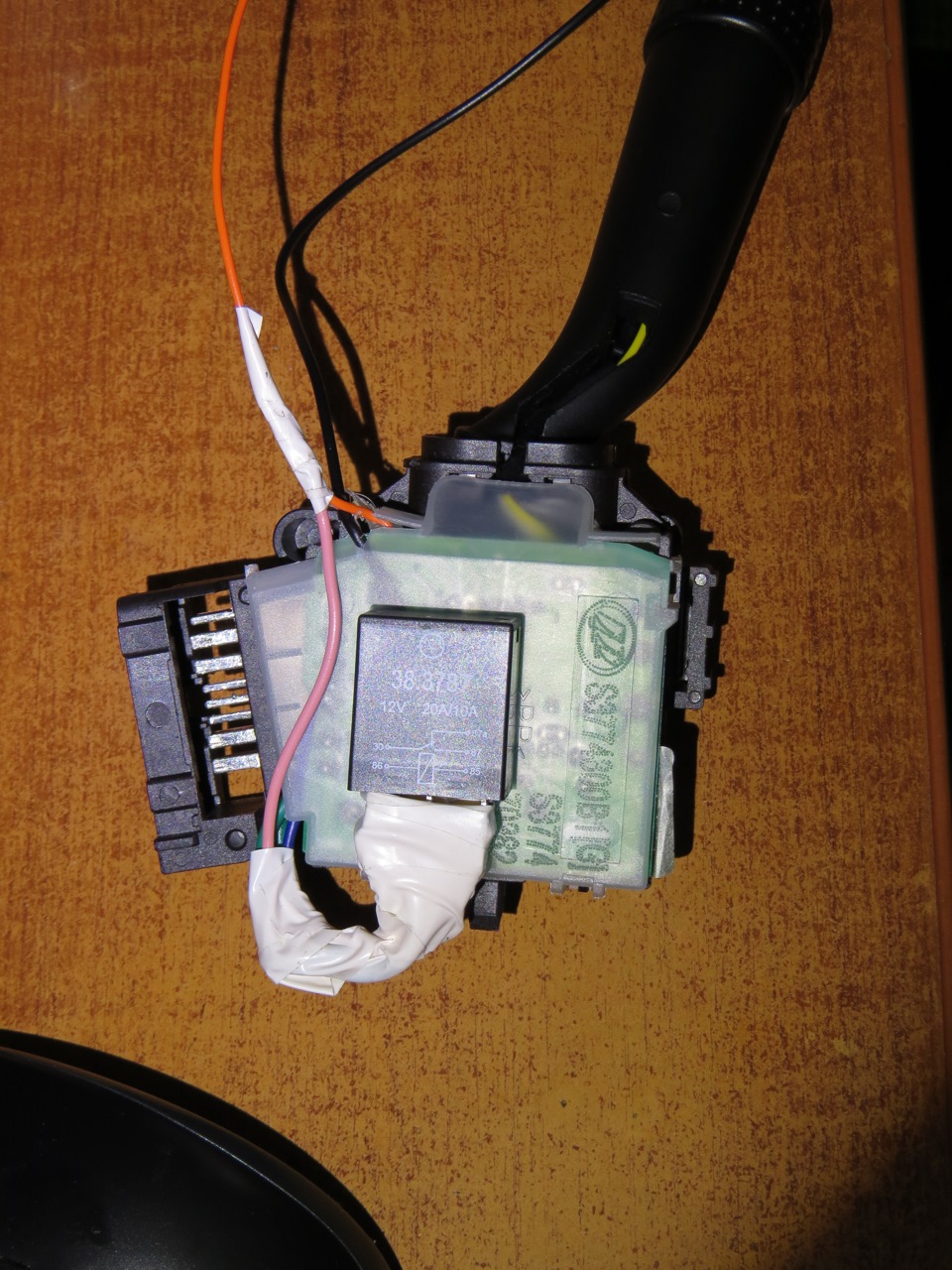

После этого у нас появляются новые провода — 5 штук обозначенные индексом «А». Далее схема подключения выглядит следующим образом:
Самый простой вариант. Минимум пайки, минимум элементов, простота подключения.
В данном варианте датчик включается при однократном ручном принудительном взмахе дворников. Реле фиксируется на все время пока включено зажигание. Как только зажигание пропадет, реле расцепит питание и датчик отключится до следующего принудительного взмаха. В данном варианте реле времени не требуется чтобы обойти первый импульс, т.к. он незначителен, предполагается что включается во время дождя.

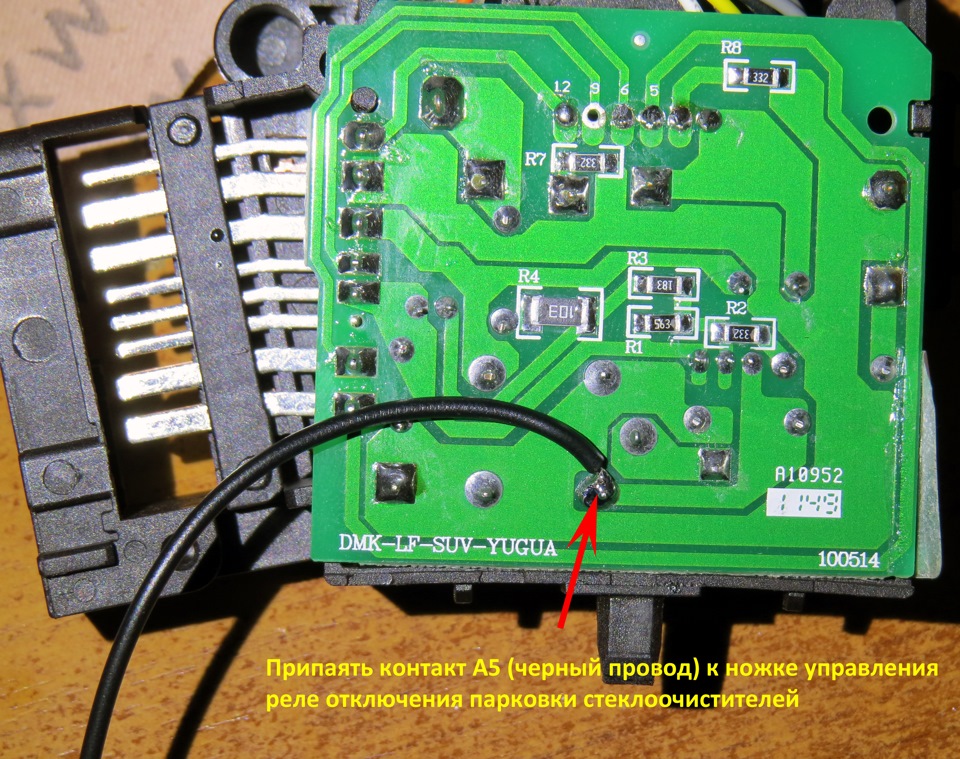

Для подключения необходимо припаять только один черный провод под задней крышкой переключателя как показано на рисунке.
Далее схема подключения:
Вариант для тех кто хочет управлять датчиком через отдельный выключатель. Сам выключатель ставится в любом месте по вашему усмотрению.
В схеме используется реле времени, т.к. выключатель имеет фиксированное положение.
Для подключения так же как и во втором варианте необходимо припаять только один черный провод под задней крышкой переключателя как показано на рисунке.
Далее схема подключения:
Вариант для тех кто хочет использовать кнопку без фиксации. Например, в случае чтобы не забыть его выключить. Отключение произойдет автоматически после выключения зажигания. К примеру, можно использовать кнопку открывания задка, купив ее дополнительно и установив вместо заглушки. Это самая дешевая не фиксируемая кнопка для икса.
Для подключения так же как и во втором варианте необходимо припаять тоже только один черный провод под задней крышкой переключателя как показано на рисунке из 2 и 3 вариантов.
Далее схема подключения:
В вариантах 1 и 3 используется реле времени Регтайм 2-12, для того, чтобы игнорировать первый взмах дворников при включении. Т.к. включение дворников фиксируемое и постоянное, то при включении зажигания каждый раз будет происходит один взмах. Это не есть хорошо. Если вас это не пугает, можете его не использовать. Реле настраивается на секундную задержку через подстроечный резистор. Проверить задержку можно предварительно подав на контакты №15 — +12В и №31 — землю, в реле встроена маленькая лампочка.
P.s. В общем поспрашивал знакомых на иномарках (при том на разных), ни у кого с грязью и снегом проблем нет. Не смотря на то, что на датчике есть режим «Снег» толку от него никакого нет. Такое ощущение, что этот режим просто притупляет датчик.
Так же облазил интернет и не нашел ничего подобного. Есть китайские разработки, основаны они на контроллере и совмещают в себе опцию не только датчика дождя, но и датчика света. Цена кусачая — 4т.р. Если бы знать наверняка как он работает, то можно было бы подумать, а так просто брать на тестирование жаба душит. Если вы знаете какой-либо другой датчик дождя (не штатный), можете подсказать. Так же готов протестировать любой другой на условиях бесплатного предоставления на время.
