Как подключить тахометр на уаз патриот

Сообщества › УАЗоводы › Блог › Как подключить тахометр на змз 409?

Хочу заказать тахометр с Алика)
Но возник вопрос как его подключить?
В интернете говорят через катушку либо через мозги!
Кто устанавливал?
Дайте правильное направление!
З.Ы писать то что он не нужен не надо:)

Метки: тахометр на змз 409 уаз

Комментарии 32

А цветом провод какой?

На мозгах какой цветом провод для тахометра?

Спасибо большое за наводку:)

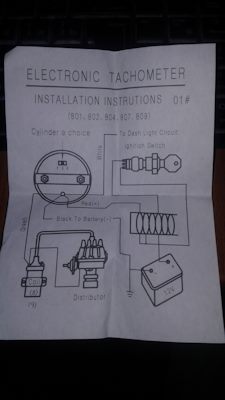

А вот нашел схему подключения шла в комплекте…

Я заказывал такой понравился. только обороты медленно опускаются. Сейчас не помню какой проводок куда завтро могу глянуть!

Посмотри у меня в БЖ там есть фото и распиновка мозгов.

Только к мозгам, там как правило выход на тахометр свободный, а питало во на сам прибор через ключ зажигания, я подключился к проводу от сигнализации с авто запуском, который в свою очередь был подключен к мозгам, чтоб активировать авто запуск.

Привет всем
в каждом блоке есть выход на тахометр
если он активирован то к нему и подключайтесь

Надо знать сколько потребляет сам тах. С мозгов идет питание +5в, и он может не потянуть. Можно запитаться от гены кинув провод с выхода на тах. Все равно нужно смотреть схему тахометра.Но вроде как самый оптимальный и правильный по показателю на 409 будет с катушек.

Провод сигнала на минусовую клемму катушки зажигания, питание к источнику +12.

Начнем с того, что выясним, что за ЭБУ у вас стоит. Затем в ya или GOOGLE ищем распиновку ЭБУшки и подключаем к выходу «на тахометр» сие устройство.

Поддержу, смотри сначала схему на тахе как подключать, потом распиновку мозгов, с мозгов один провод выводишь на тах, я так делал

Тоже валяется тахометрт с Али, планирую подключить к генератору. На Прамо есть клемма рядом с клеммой вольтметра.

Зависит от модификации либо через генератор либо через ЭБУ.

на ЭБУ есть выход «тахометр»

Источник

УАЗ Hunter Зёбрик › Бортжурнал › Отец, сын и два УАЗа. Часть 6. Даешь тахометр дизелю! Или «охота пуще неволи».

По хорошему это часть третья с половиной. Потому как все, что далее рассказано было до пропажи давления масла (см. часть пятая). Собственно сейчас все делится на до и после. 🙂
У Патрика (нашего первого УАЗа) есть тахометр. Да и вообще у всех современных автомобилей есть тахометр. А вот у Зёбрика его не было. Можно много рассуждать о полезности или бесполезности этого прибора, но нам захотелось, чтобы в Зёбрике был тахометр и все тут.
Стали упорно изучать опыт коллег в интернете.
Вариантов нашли три:
1. Бортовой компьютер Мультитроникс, который подключается к нашим уникальным дизельным мозгам. СтОит совсем недешево.
2. Цифровой тахометр того же Мультитроникса. На порядок дешевле. Подключается к клемме W генератора, то есть без участия «мозгов». Но вариант, который есть в наличии поблизости работает только при соотношении шкива генератора и коленвала — 1:2.0, а у нас в дизеле ЗМЗ 514 это соотношение 1:2.46.
3. Стрелочный тахометр от других автомобилей, которые подключаются к клемме W генератора и при этом соотношение шкивов похоже на наше.

В итоге остановились на тахометре от ПАЗа. Вид приятный и внешние размеры такие же как у спидометра у Зёбрика.

У нашего генератора нет штатного вывода на клемму W. Поэтому сначала были попытки подключить сигнальный провод тахометра к розовому проводу на «мозгах» (в описании мозгов Ителма VS-9.2 значится как провод с датчика положения коленвала). Тахометр в принципе зажил, но показывал обороты раза в три ниже реальных (слишком слабое напряжение на выводе). Поэтому пришлось «колхозить» клемму W.
Снять генератор у нас на дизеле задачка еще та. Поэтому решили пойти путем попроще. Сняли заднюю пластиковую крышку, припаяли провод к выводу обмотки, а в пластике крышки закрепили болт на 5 и к нему прикрутили провод. Получили такой вот вывод W:

Читайте также:  Андроид авто как подключить на форд куга

Дальше был вопрос размещения тахометра на приборной доске. Сначала склонялись варианту размещения слева от руля вместо ручки гидрокорректора фар (мы его все равно ампутировали), но потом решили, что тахометр важнее штурману чем пилоту и решили его разместить симметрично спидометру (впрочем с места пилота тоже видно отлично). Правда предварительно сняли черный пластик приборки, как излишнюю деталь для соревнований — спереди сразу стало как-то просторнее. 🙂
Дырку под тахометр прорезали фактически на месте штатного прикуривателя:

Прежде чем поставить тахометр сначала его разобрали и отрегулировали показания внутренним настроечным резистором (соотношение плавно регулируется от 1:1.0 до 1:3.0). Потом тахометр и остальные приборы поставили на место. Да, еще у нас был показометр давления масла до 10 атм. Заменили его на прибор до 6 атм. Получилась вот такая черно-белая приборка:

В дополнение. Родной руль был треснуто-вареный (неудавшаяся попытка снятия в прошлом). Стоял кривовато и мыслимыми способами не снимался (съемники только сильнее гнули пластину). В итоге задача была решена «по нашему» — с помощью болгарки. Старый руль таки был снят и на его место был установлен немного другой руль (УАЗ Хантер Вираж-Люкс). Он чуть меньше по диаметру и чуть больше по выносу:

Слева от руля планируем разместить выключатель лебедки. Сейчас в процессе оптимизации укладки электрики с частичным переносом ее повыше.

Источник

delta24 › Блог › ПРОВЕРКА ПАНЕЛИ ПРИБОРОВ УАЗ ПАТРИОТ, ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ПОИСК И УСТРАНЕНИЕ

Немного плагиата. Полезная статья.
Источник: auto.kombat.com.ua/prover…nosti-poisk-i-ustranenie/
На Уаз Патриот устанавливается панель приборов 59.3801 в разных модификациях, которые принципиально одинаковы, но в зависимости от комплектации автомобиля могут отличаться количеством сигнализаторов. Общая проверка панели приборов без ее демонтажа производится с помощью встроенного диагностического режима теста. Панель приборов 59.3801 не ремонтопригодна и при выходе из строя даже одного из ее контрольных приборов подлежит замене в сборе.

Диагностический режим теста панели приборов 59.3801 и ее модификаций.

Проверка панели приборов 59.3801 и ее модификаций в режиме теста производится следующим образом : нажать на кнопку сброса счетчика суточного пробега и удерживая ее в нажатом состоянии, включить замок зажигания.

Стрелки всех показывающих контрольных приборов при этом должны переместиться из начального положения в конечное и обратно, на жидкокристаллическом индикаторе (ЖКИ) должны высветиться все сегменты, а все сигнализаторы управляемые контроллером должны включится.

Если во время режима теста стрелки контрольных приборов перемещаются скачкообразно, с заеданиями или не устанавливаются в начальные положения, то панель приборов является неисправной и подлежит замене.
a.d-cd.net/287efbes-960.jpg
Проверка панели приборов Уаз Патриот, причины неисправностей, их поиск и устранение.
Общая проверка панели приборов в режиме теста производится в случае появления сбоев в работе ее контрольных приборов. Если режим теста результатов не дал, то придется демонтировать панель и произвести проверку по нижеприведенной методике, она позволит более точно определить причину некорректной работы приборов.

Прежде всего надо проверить панель в режиме теста. Если спидометр отработал тест нормально, то надо отключить соединительный разъем от датчика скорости и с помощью контрольной лампы проверить наличие напряжения +12 Вольт между контактами 3-1 на разъеме, замок зажигания при этом должен быть включен.
Если напряжение в норме, то подключить дополнительный провод к контакту 2 соединительного разъема. При быстром замыкании – размыкании этого провода на корпус или контакт 3 разъема, стрелка спидометра должна отклоняться, если нет, то он неисправен и панель приборов подлежит замене. Если стрелка спидометра отклоняется, то снять датчик скорости, восстановить соединение разъема и вручную прокрутить приводной вал датчика. Если стрелка спидометра не отклоняется, то заменить датчик скорости.

Читайте также:  Как подключить газовый счетчик в частном доме

Если при движении автомобиля стрелка спидометра отклоняется, но отсчет пройденного пути не производится или нельзя произвести сброс показаний суточного пробега, то значит нарушена связь с жидкокристаллическим индикатором внутри панели приборов и неисправна кнопка сброса. В этом случае проверка панели приборов прекращается и она подлежит замене в комплекте.

Несоответствие показаний спидометра реальной скорости движения.
Для проверки спидометра надо отключить датчик скорости и подать с генератора прямоугольных импульсов на контакт 2 разъема сигнал амплитудой +12 Вольт относительно корпуса, (низкий уровень сигнала не более +0.5 Вольт), и скважностью 2 или длительностью импульса 1.5 мс. Плавно изменяя частоту входного сигнала от 0 до 333.3 Гц проверить плавность перемещения стрелки от 0 до 200 км/ч, а также отсутствие ее колебаний.

При отсутствии входного сигнала и наличии напряжения питания на контакте 10 разъема XP3 (клемма 30) стрелка спидометра должна находиться на начальной отметке шкалы без образования просвета. При частоте входного сигнала 100 Гц (60 км/ч) показания счетчиков общего и суточного пробегов должны увеличиться на 1 км за 1 минуту. При изменении частоты входного сигнала от 93.3 Гц (56 км/ч) до 100 Гц (60 км/ч) стрелка спидометра должна либо пересечь осевую линию отметки 60 км/ч, либо остановиться на ней.

Кроме того, несоответствие показаний спидометра реальной скорости, может происходить по причине некорректного передаточного числа механического прихода спидометра установленного в раздаточной коробке.

Не работает тахометр.
Причина может быть в неисправности самого прибора, отсутствии контакта в соединительном жгуте или в блоке управления. Если в режиме теста стрелка тахометра перемещается скачкообразно, с заеданиями или не устанавливается в начальное положение, то он неисправен, проверка панели приборов прекращается и она подлежит замене. Если тахометр прошел тест нормально, то отключить соединительный разъем от блока управления двигателем и подключить дополнительный провод к контакту 8 соединительного разъема жгута.

При быстром замыкании – размыкании этого провода на +12 Вольт стрелка тахометра должна отклоняться, если нет, то он неисправен и панель приборов подлежит замене. Если стрелка тахометра отклоняется, восстановить соединение разъема с блоком управления и запустить двигатель. Если стрелка тахометра не отклоняется, то неисправность в блоке управления.

Несоответствие показаний тахометра реальным значениям оборотов коленчатого вала.
Отключить блок управления двигателем и подать с генератора прямоугольных импульсов на контакт 8 соединительного разъема жгута сигнал амплитудой +12 Вольт относительно корпуса (низкий уровень сигнала не более +0.5 Вольт) и скважностью 2 или длительностью импульса 2.5 мс. Плавно изменяя частоту входного сигнала от 0 до 200 Гц проверить плавность перемещения стрелки тахометра от 0 до 6000, а также отсутствие ее колебаний.

При отсутствии входного сигнала и наличии напряжения питания на контакте 10 разъема XP3 (клемма 30) стрелка тахометра должна находиться на начальной отметке шкалы без образования просвета. При изменении частоты входного сигнала от 96.7 Гц (2900 об/мин) до 103.3 Гц (3100 об/мин) стрелка тахометра должна либо пересечь осевую линию отметки 3000, либо остановиться на ней. Если всего этого не происходит, то тахометр неисправен.
Не работает указатель температуры охлаждающей жидкости.
Если в режиме теста стрелка указателя совсем не отклоняется от начальной отметки или двигается с заеданиями, то он неисправен и дальнейшая проверка панели приборов не имеет смысла, она подлежит замене. Если стрелочный прибор отработал тест нормально, отключить соединительный разъем XP1 от комбинации приборов и подключить дополнительный провод к контакту 3 и замкнуть его на корпус при включенном замке зажигания. Стрелка указателя температуры должна переместиться на отметку 120, если нет, то он неисправен.
Некорректные показания указателя температуры охлаждающей жидкости.
Подключить к контакту 3 разъема XP1 магазин сопротивлений, второй вывод которого замкнуть на корпус. При изменении сопротивления с 265 до 215 Ом стрелка указателя должна либо пересечь осевую линию отметки 80, либо остановиться на ней. При отсутствии входного сигнала (обрыве) стрелка указателя должна находиться ниже начальной отметки шкалы.

Читайте также:  Как подключить опцию быстрый платеж сбербанк через смс 900

На приборных панелях 593, 593-10, 595, 595-10, 596, 596-10, 597, 597-10 не работают тахометр, указатель температуры охлаждающей жидкости и сигнализаторы : Перегрев двигателя, Аварийное давления масла, EDC, КМПСУД, Свечи накаливания.
Не отключая от комбинации приборов разъем XP4 измерить напряжение на контактах 12 и 13 относительно контакта 3 разъема XP3. Данное напряжение должно составлять 2.5 Вольта при включенном замке зажигания. Если напряжение отличается от указанного, то проверить целостность CAN линии.

Не работает указатель уровня топлива.
Если в режиме теста стрелка указателя совсем не отклоняется от начальной отметки или двигается с заеданиями, то он неисправен и панель приборов подлежит замене. Если стрелочный прибор отработал тест нормально, отключить соединительный разъем XP1 от комбинации приборов, подключить дополнительный провод к контакту 11 и замкнуть его на корпус при включенном замке зажигания. Стрелка указателя уровня топлива должна переместиться на отметку «1», если нет, то он неисправен.

Несоответствие показаний указателя уровня топлива реальным значениям.
Подключить к контакту 11 разъема XP1 магазин сопротивлений, второй вывод которого замкнуть на корпус. При изменении сопротивления с 100 до 135 Ом стрелка указателя должна либо пересечь осевую линию отметки 1/2, либо остановиться на ней. При отсутствии входного сигнала (обрыве) стрелка указателя должна находиться ниже начальной отметки шкалы.

Не работает указатель давления масла.
Отключить соединительный разъем XP1 от комбинации приборов. Подключить дополнительный провод к контакту 9 и замкнуть его на корпус при включенном замке зажигания. Индикация на ЖКИ в режиме давления масла должна быть 6.0 кгс/см2. Затем переключить данный провод на контакт 10. Индикация на ЖКИ должна быть 10.0 кгс/см2. Если нет, то указатель давления неисправен и панель приборов подлежит замене.
Несоответствие показаний указателя давления масла реальным значениям.
Подключить к контакту 9 разъема XP1 магазин сопротивлений, второй вывод которого замкнуть на корпус. При сопротивлении 186 Ом на ЖКИ в режиме индикации давления масла должно показывать от 1.3 до 1.7 кгс/см2. Переключить магазин сопротивлений на контакт 10. При сопротивлении 186 Ом на ЖКИ в режиме индикации давления масла должно быть от 2.2 до 2.8 кгс/см2.

Плавают показания стрелочных приборов и ЖКИ во время движения или при включении нагрузок.
Скорее всего некачественный контакт «массы» комбинации приборов с «минусом» аккумуляторной батареи.

Нельзя произвести корректировку часов или минут, или выбор режимов индикации — часы, вольтметр, указатель давления масла на ЖКИ.
Неисправна поворотная и нажимная кнопки управления. Комбинация приборов подлежит замене.

При включенном замке зажигания на жидкокристаллическом индикаторе отсутствует информация.
Возможно отсутствует напряжение питания на контакте 10 разъема XP3. Если не высвечиваются отдельные сегменты на ЖКИ, то нарушена связь с ЖКИ внутри панели приборов и она подлежит замене.

Не работают отдельные сигнализаторы, контрольные лампы, лампы подсветки.
Проверить наличие управляющих сигналов в соединительных разъемах и заменить лампы. Если управляющие сигналы есть, а работоспособность ламп не восстановилась, то панель приборов неисправна и подлежит замене.
